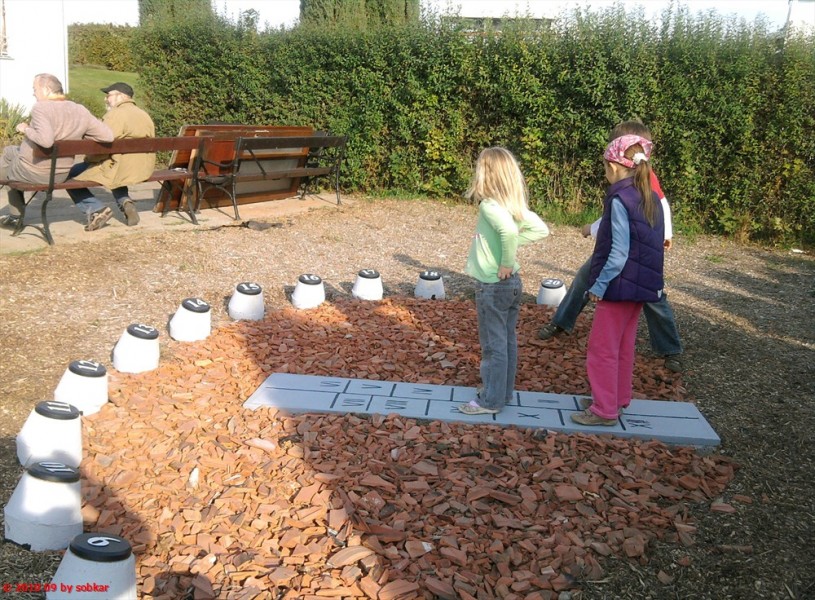

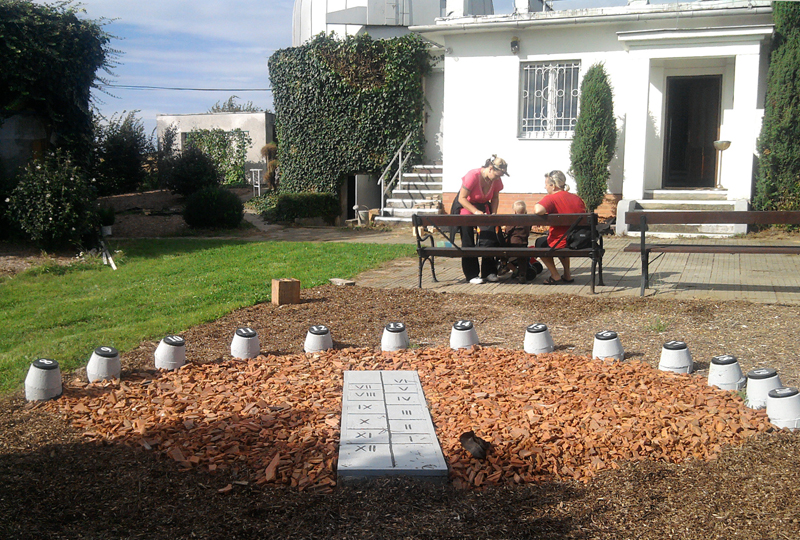

Údržba analematických vodorovných SH

Nebylo možno se už na to dívat - AVSH byly již zarostené a nevzhledné. Jelikož ani kolegům se do práce moc nechtělo, pustili jsem se do toho s manželkou sami. V neděli odpoledne jsme se vypravili na místo a pak nastoupilo zahradnické nářadí (nůžky, vypichovací nůž motyka, hrábě, metla)- a hlavně šikovné ruce. Stav původní a po akci vidíte níže.

9/2016 Karel

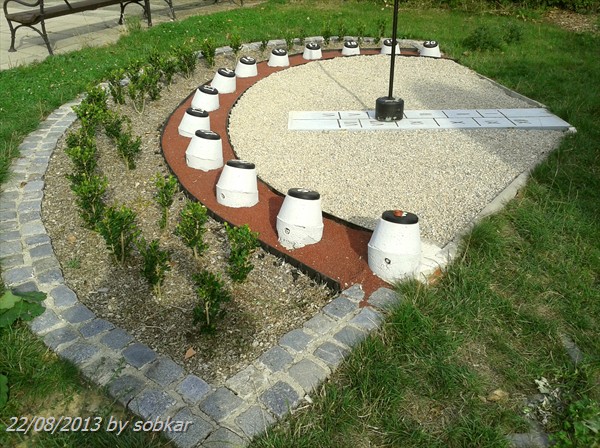

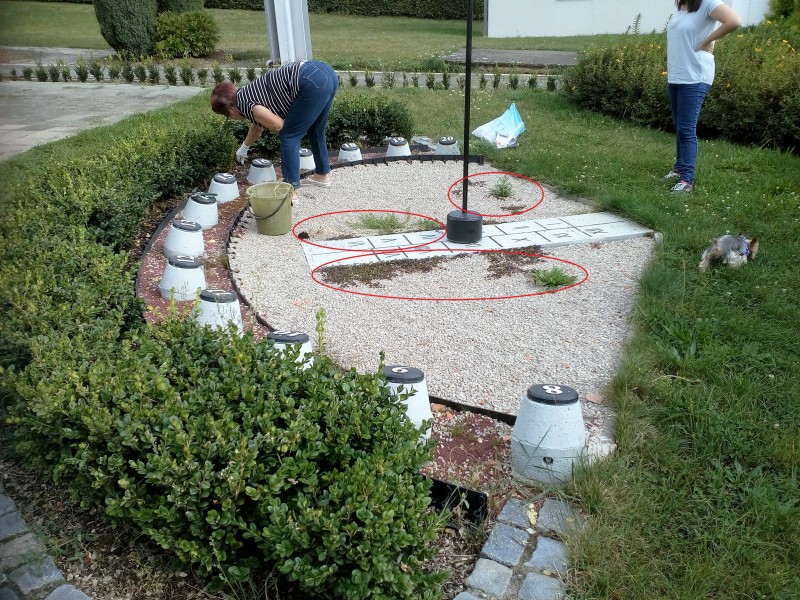

                              Před údržbou                                                                             Po udržbě

Změna umístění dig. SH !

Na základě kritiky některých členů AK jsme po dohodě přistoupili ke změně umístění digitálních hodin. Jako důvody bylo uváděno: 1/ překážka sekání trávníku (Leoš), 2/ není estetické vzhledem k analematickým SH (Zbyněk a j.). Po diskuzi o dosažení co největšího oslunění (což dosavadní místo plnilo) jsme moudře (sic) ustoupili. Zároveň bude provedena úprava číselníku a to: a/ změna na letní čas, b/ zmenšení číslic z důvodů stínové kolize s konstrukcí oblouku.

Jako jediné možné umístění bylo vybráno místo u čela hlavní budovy mezi okny na pravé straně od schodů. Přemístění bude sestávat z 5ti etap:

1. Sejmutí SH z nohou a uložení k úpravám číselníku

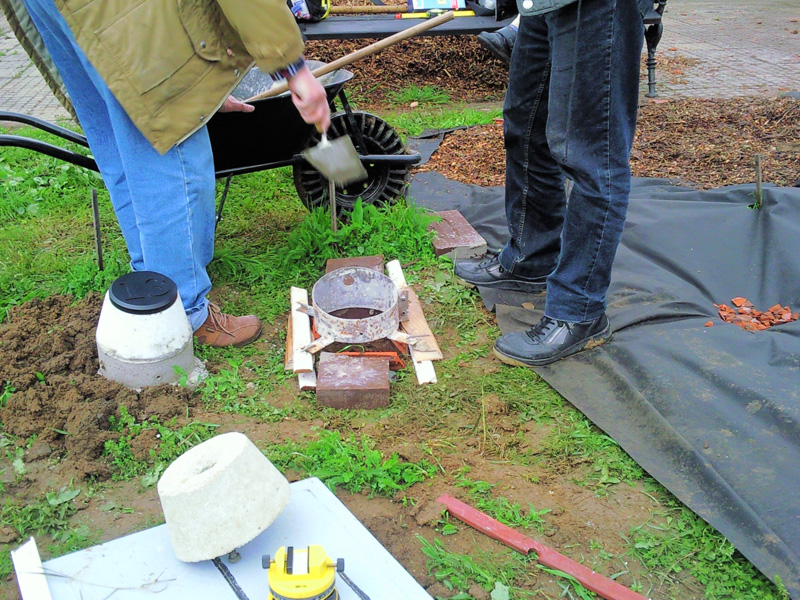

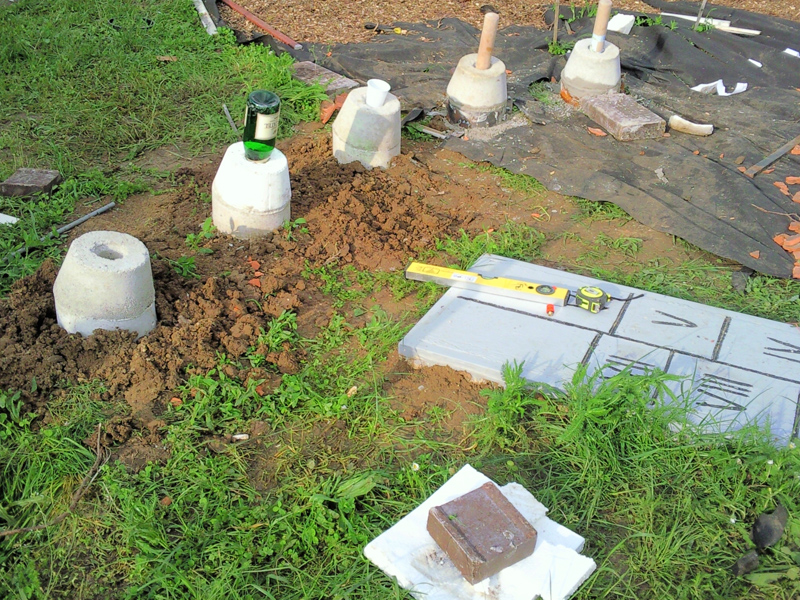

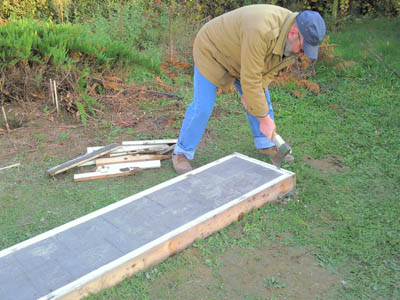

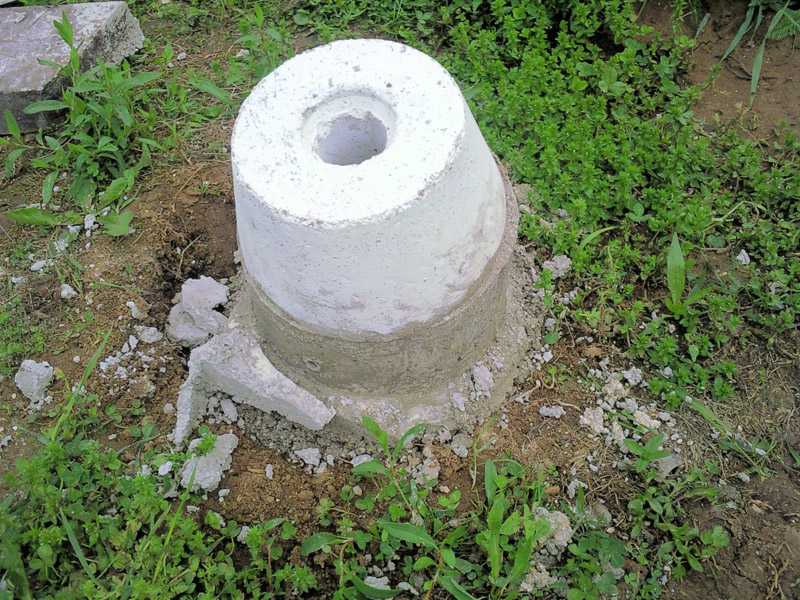

2. Odstranění nohou (odsekání betonu, uřezání nohou pod úrovní terénu, zahrnutí vzniklých děr zeminou (tj. uvedení terénu do původního stavu) - Leoš může sekat!

3. Zhotovení nového číselníku, odvrtání starého, přinýtování nového.

4. Zhotovení nové nosné konstrukce (nosná tyč zafixovaná v terénu opřená o pant jižní zdi budovy hvězdárny umožňující pootočení SH).

5. Namontování a seřízení dig. SH na novém místě.

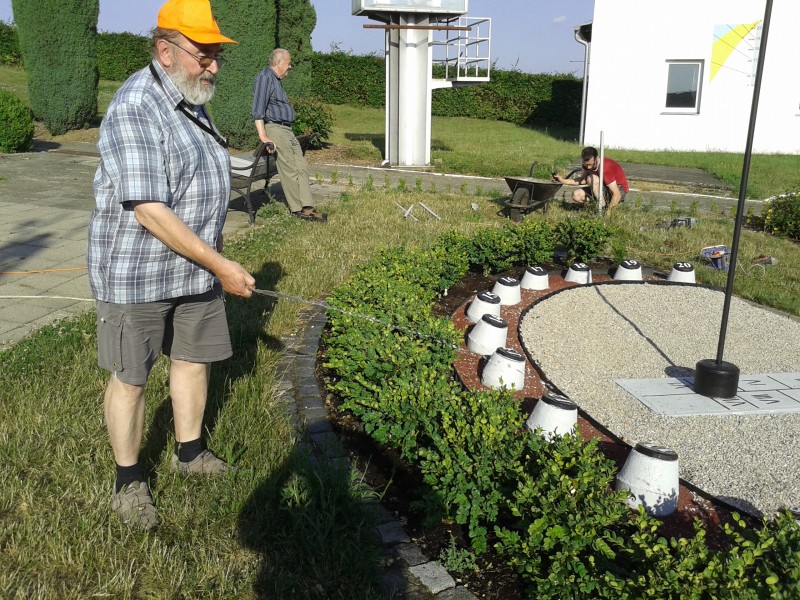

První 2 etapy byly realizovány v pátek 3.7.2015 (viz následující fota). Další proběhnou dle možností do konce prázdnin. Náklady: 0 (zajistí členové šořiši vlastním úsilím).

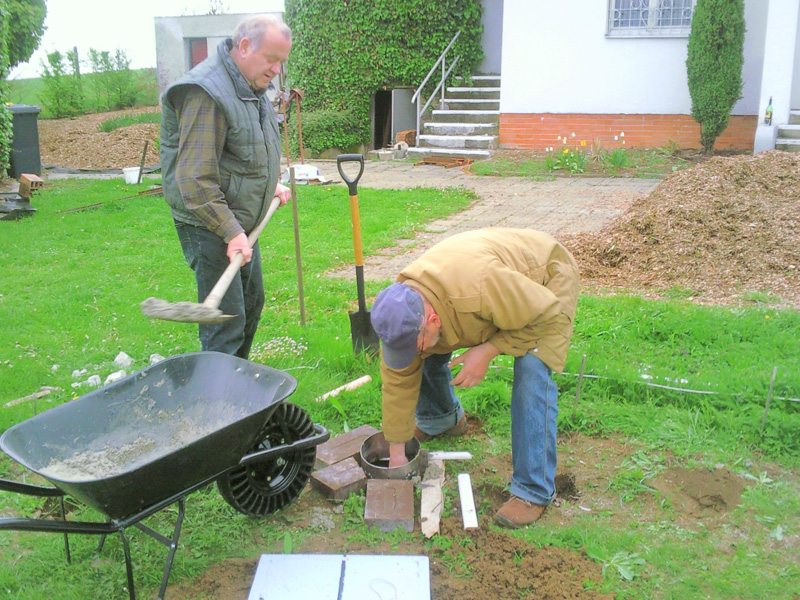

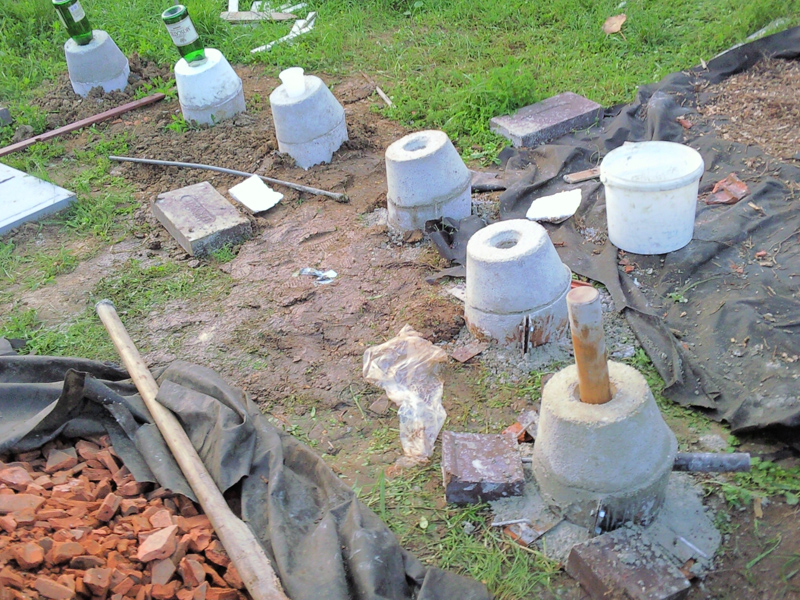

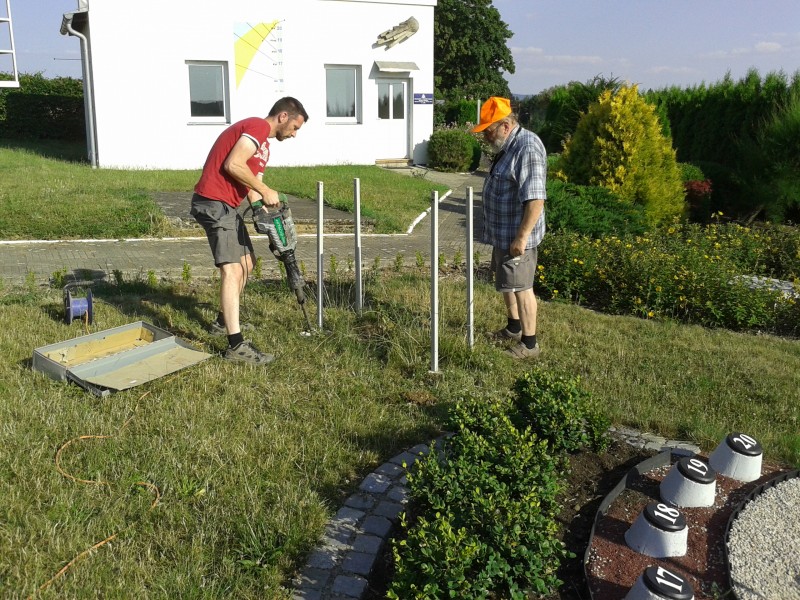

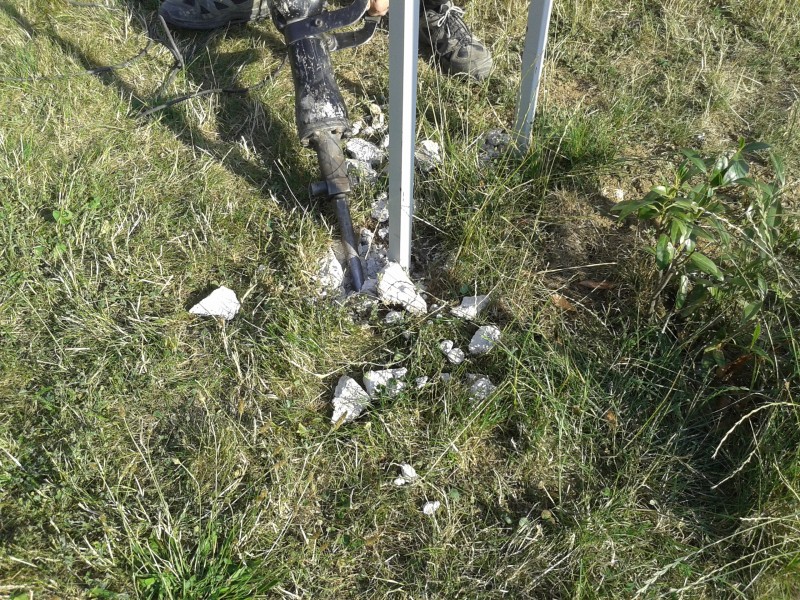

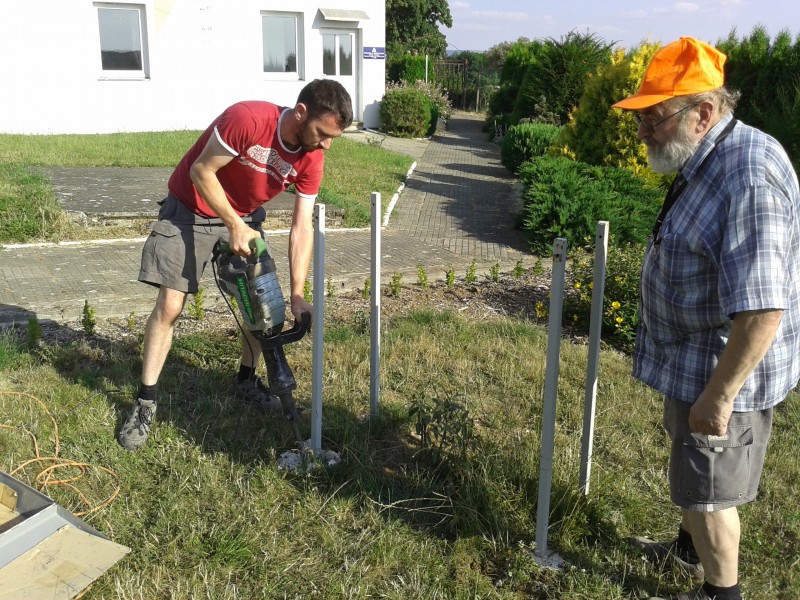

                       bourání betonu u paty nosných tyčí                                                                                   fyzicky náročná práce                                                                                            nyní odřezat!

     Zbývá jen poslední tyčka (v pozadí). Ještě pokropit krušpánek.

Dokončeno!

(I když ne zcela úplně)

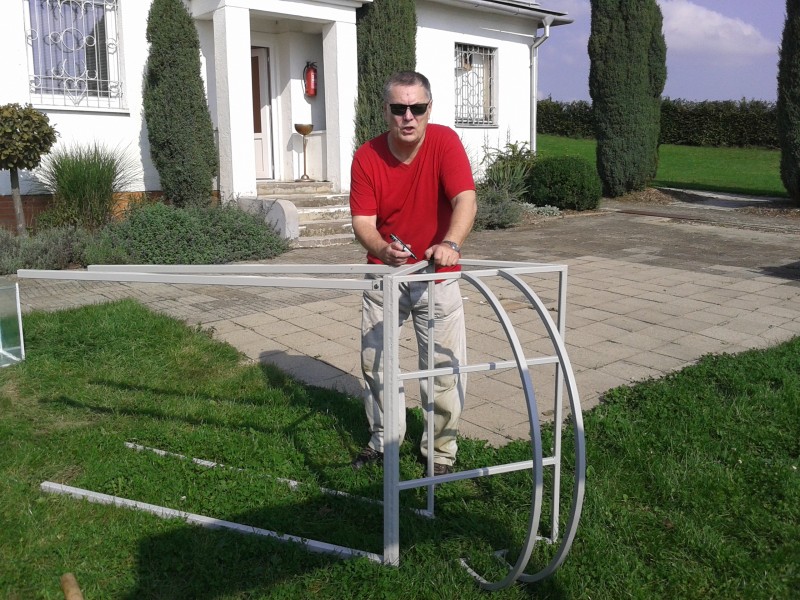

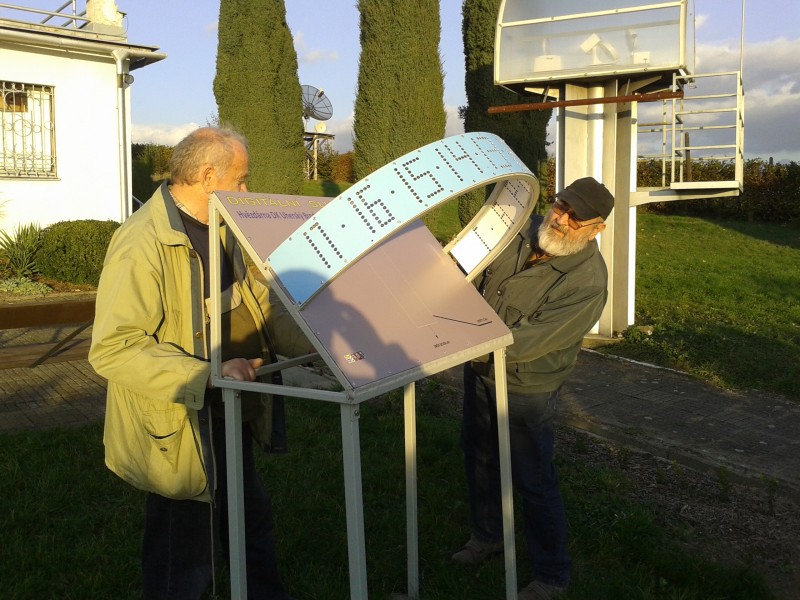

Po vyvrtání a úpravě děr digitálních číslic i děr pro nýtování jsme všechny díly hodin přesunuli na búdu ke konečné montáži. Napřed byla vsazena průmětna do rámu a přinýtována, dále pak přiložen číselník na oblouk a postupně od středu též přinýtován. Ke konci jsme trochu improvizovalo neboť kovový oblouk neby přesně kruhový (ruční ohýbání). Nakonec se vše podařilo a horní část hodin jsme mohli přepravit a přišroubovat na nohy předtím zabetonované do země.

Při zhodnocení dokončeného díla jsme zjistili, že bude nutná mírná korekce natočením kolem svislé osy (pro dosažení přesnější souběžnosti středu průmětny s osou Země). Diference byla 1/4hod.(při započtení analemy, která je k tomuto datu maximální). Horní díl byl potom odmontován a uložen do dílen.

Do jarní instalace musíme vymyslet a realizovat konstrukční úpravu uchycení pro dosažení možnosti výše uvedené korekce.

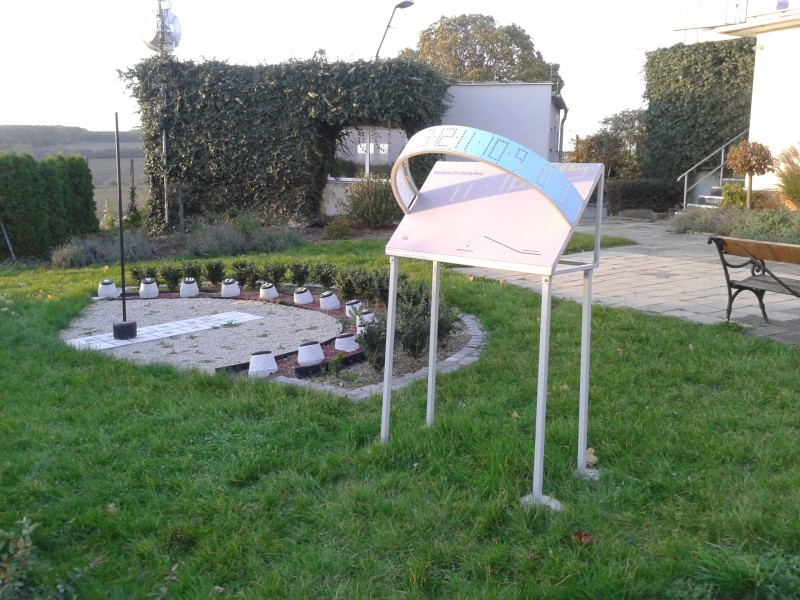

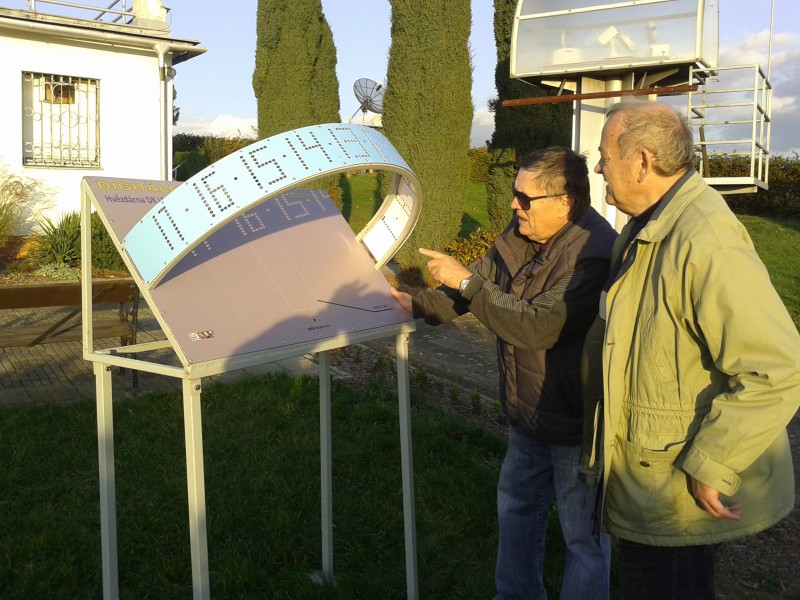

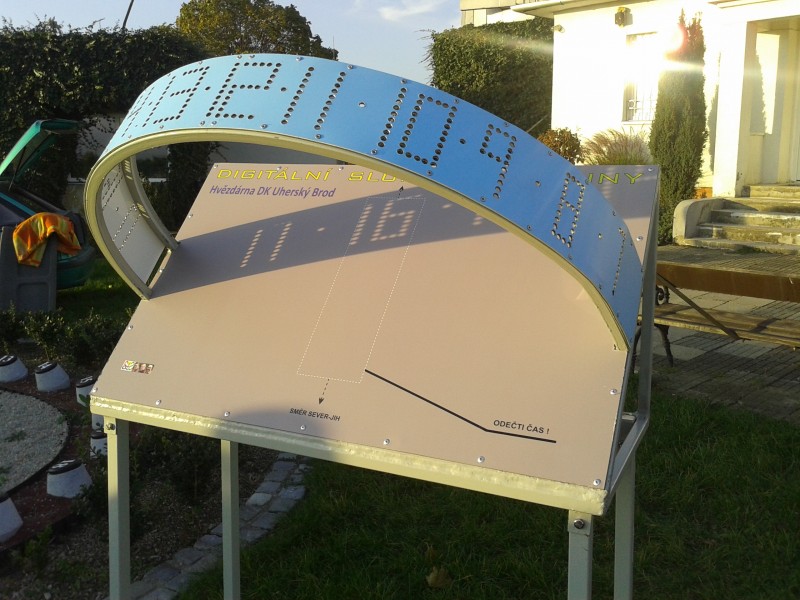

                                 Montáž horní části                                                                          Hotovo                                                                                                     Ukazuje                                                                        Celkový pohled

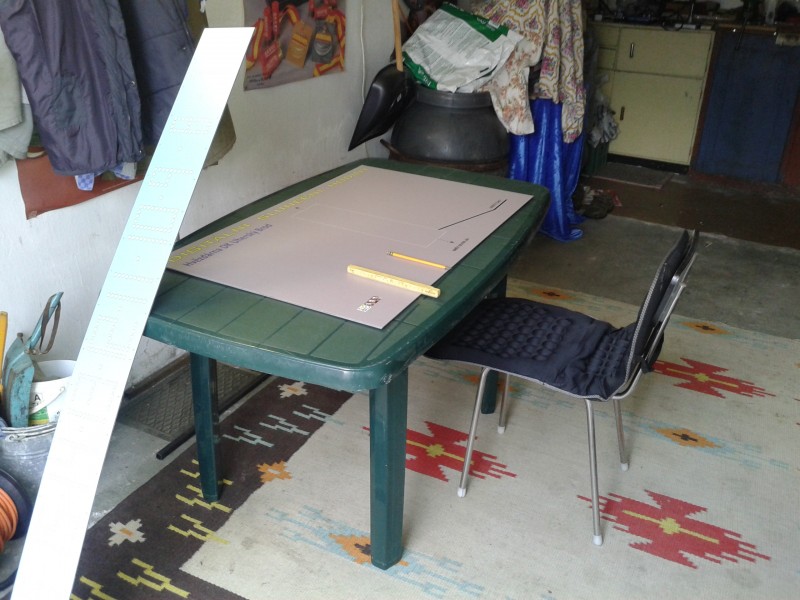

Konečně máme nalepené fólie na číselníku a průmětně (díky reklamnímu studiu Bizmark). Předisponoval jsem je do garáže, kde pracuji na vrtání děr - jak připevňovacích pro nýty, tak promítacích na číselníku. Jde to ztuha!

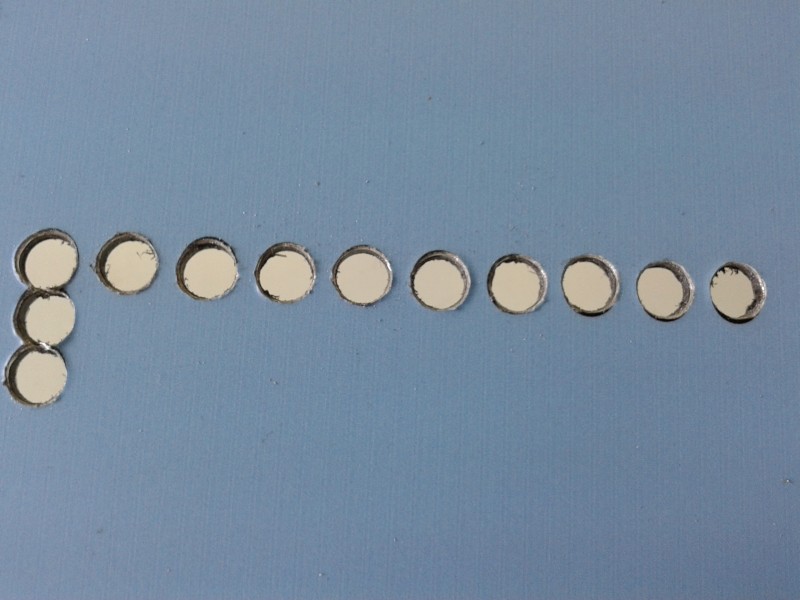

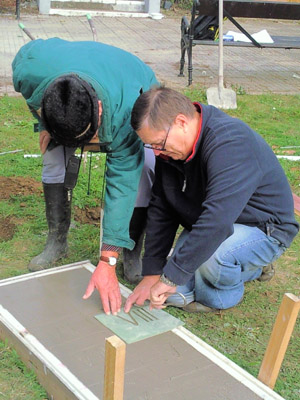

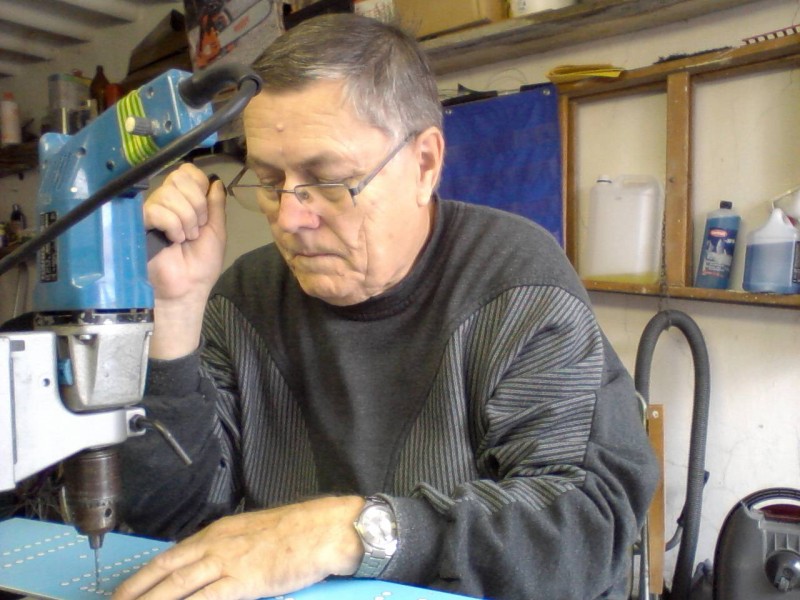

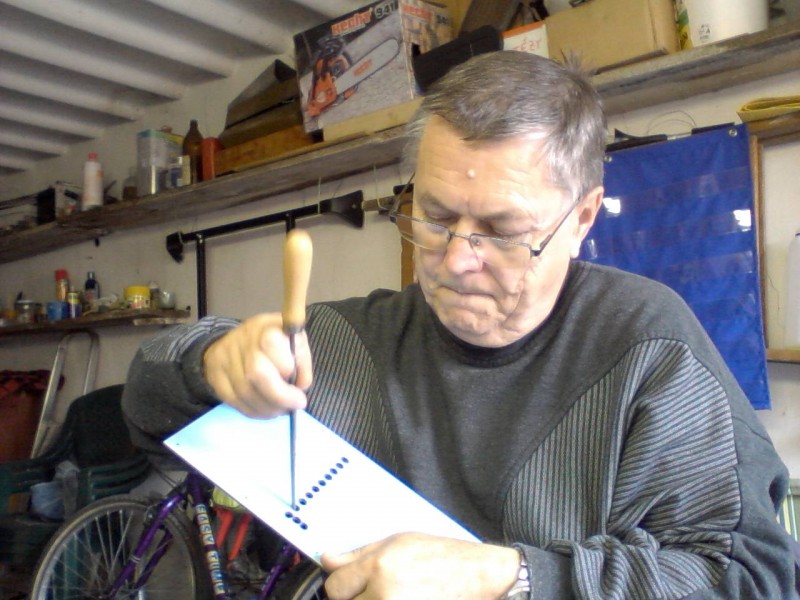

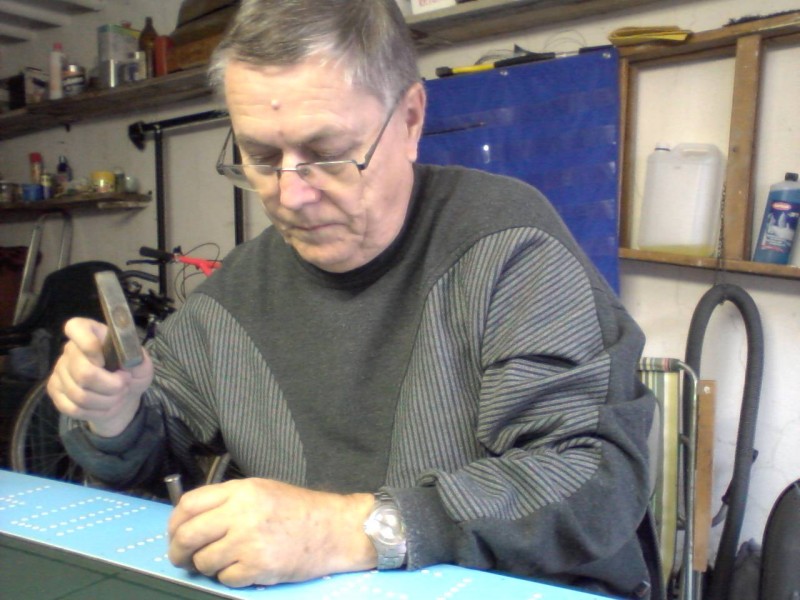

                 Pracoviště v garáži                                     Důlčíkování                      Vrtání - na promítací díry je nutno vzít vrták do dřeva  Díry je nutno pracně začíšťovat                Takto to vypadá po vyvrtání

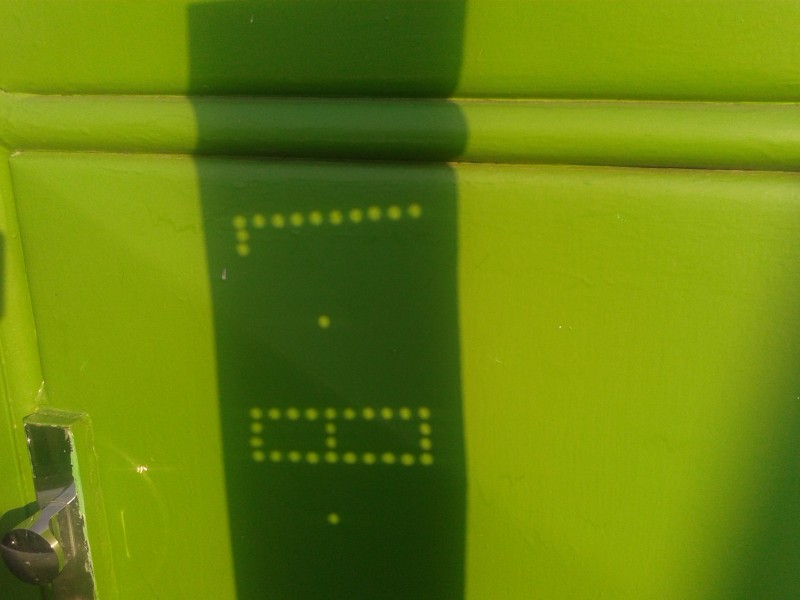

         Zkušební projekce na garážových vratech - zatím O. K.      Za jedno odpoledne se dají zvládnout 2 číslice, postupně se zkušenostmi to pújde rychleji.

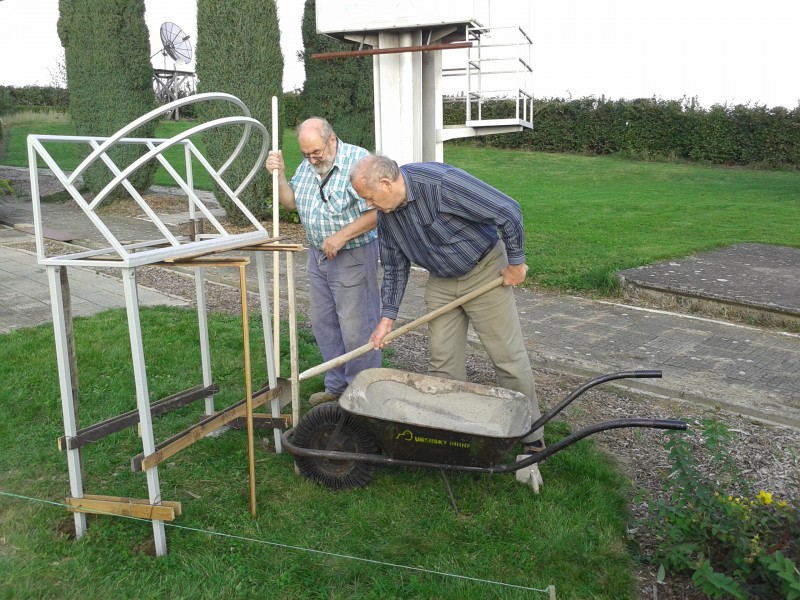

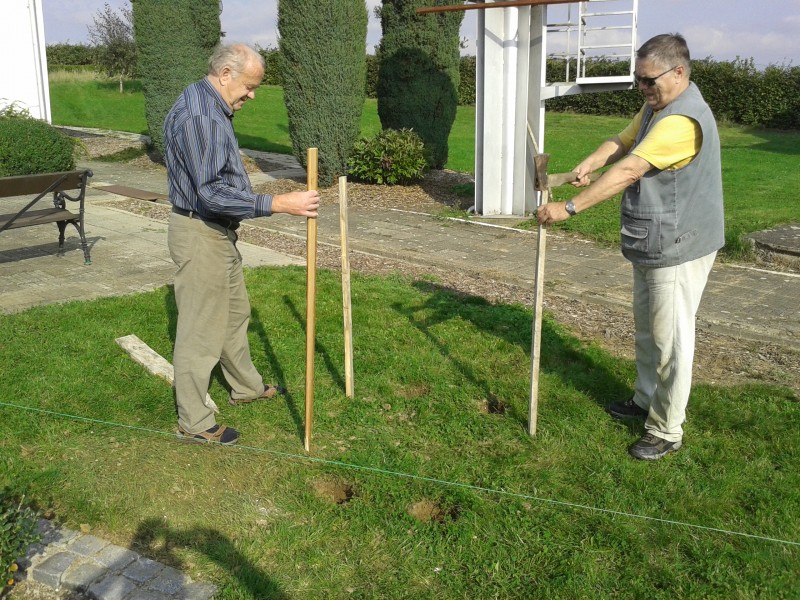

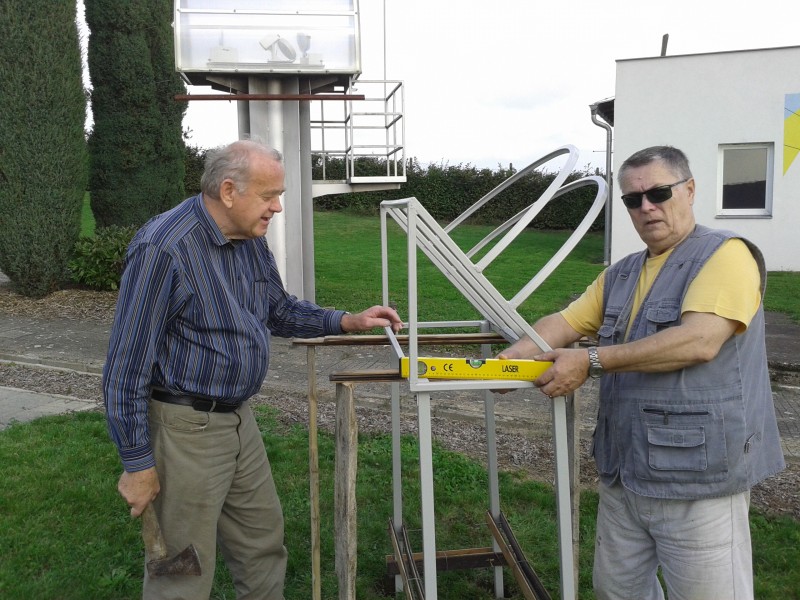

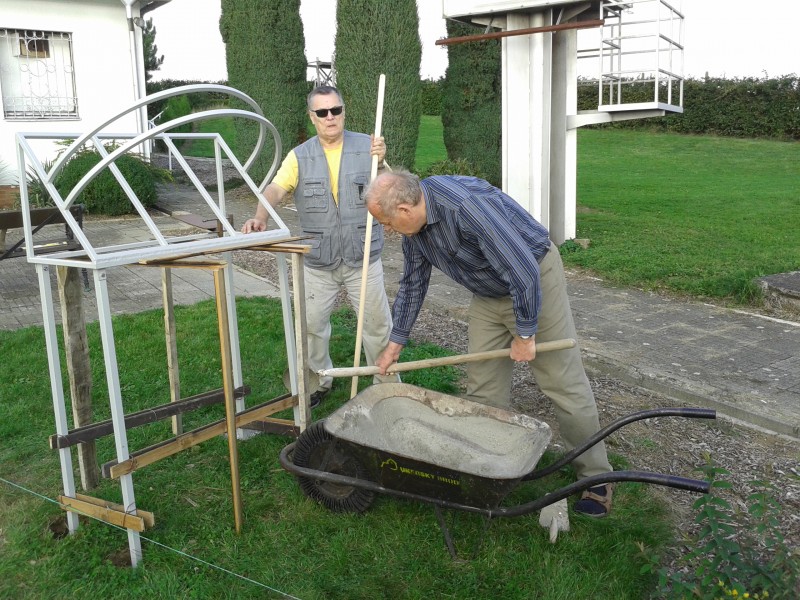

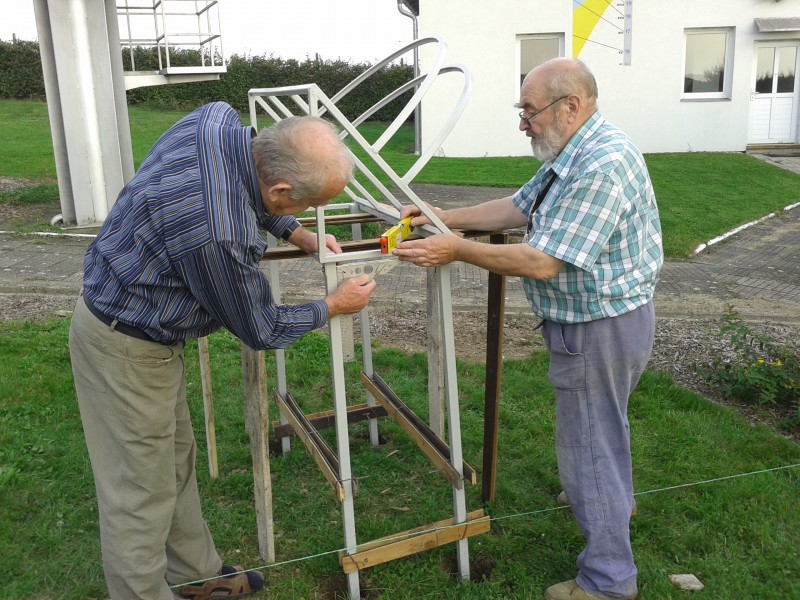

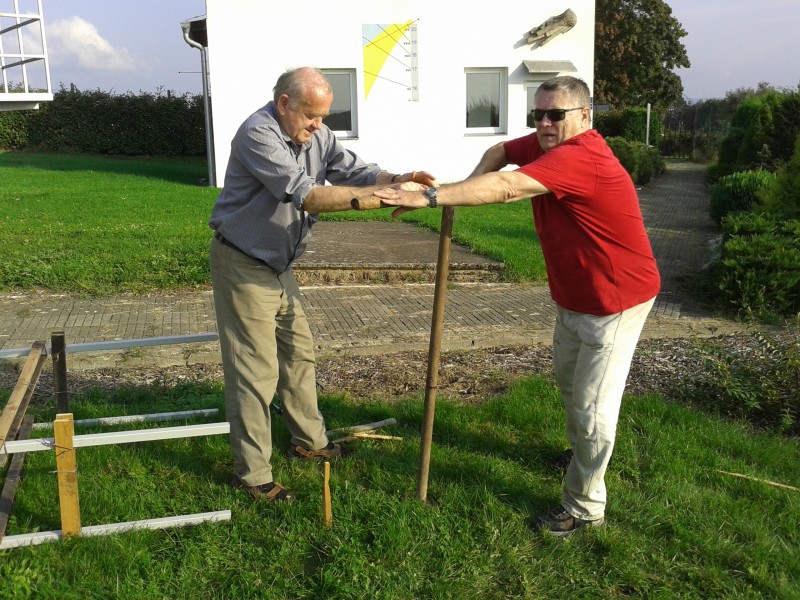

V pátek jsme pokračovali usazením konstrukce do vyvrtaných děr a její zabetonování. K usazení jsme stloukli ze dřeva (latěk) podpůrnou čtyřnožku, na kterou jsme konstrukci položili. Poté jsme provedli její usazení a to jak výškově (do vodováhy), tak směrově do osy jih-sever. Pak jsme díry zalili betonem. Po ztuhnutí betonu podporu odstraníme, odmontujeme horní část konstrukce, na níž budou pokračovat další práce (připevnění číselníku a průmětny). Snad se to podaří.

Ve středu 17.9.2014 jsme se konečně sešli v plném počtu na hvězdárně k dalšímu pokračování na instalaci digitálních SH. Úkolem dne bylo:

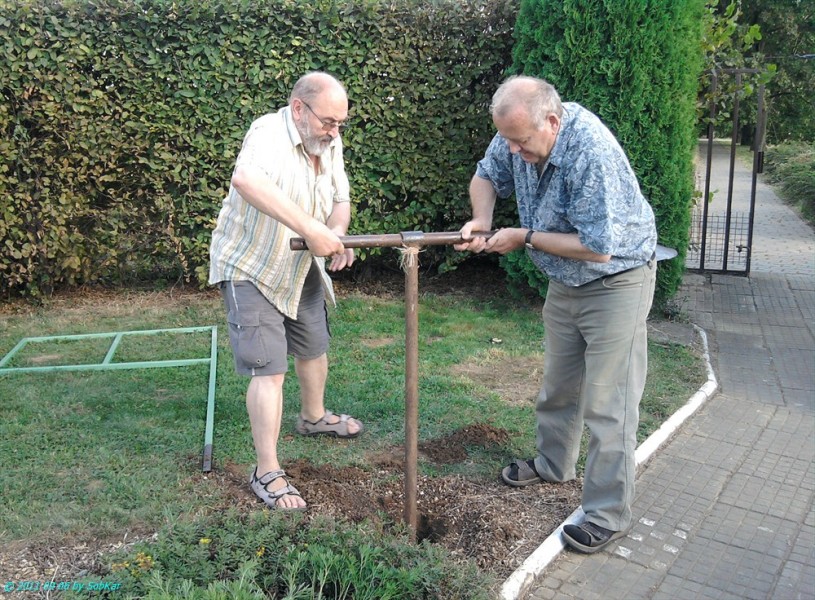

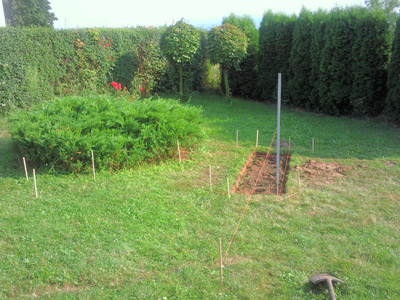

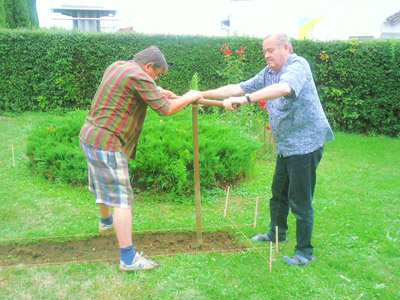

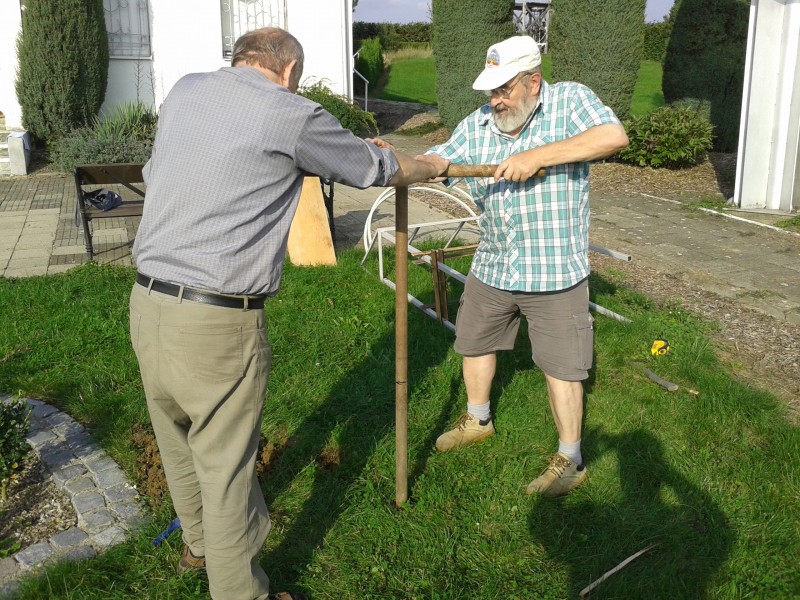

1/ Označit místo pro nohy SH ve směru sever-jih a vyvrtat díry do hloubky 50cm

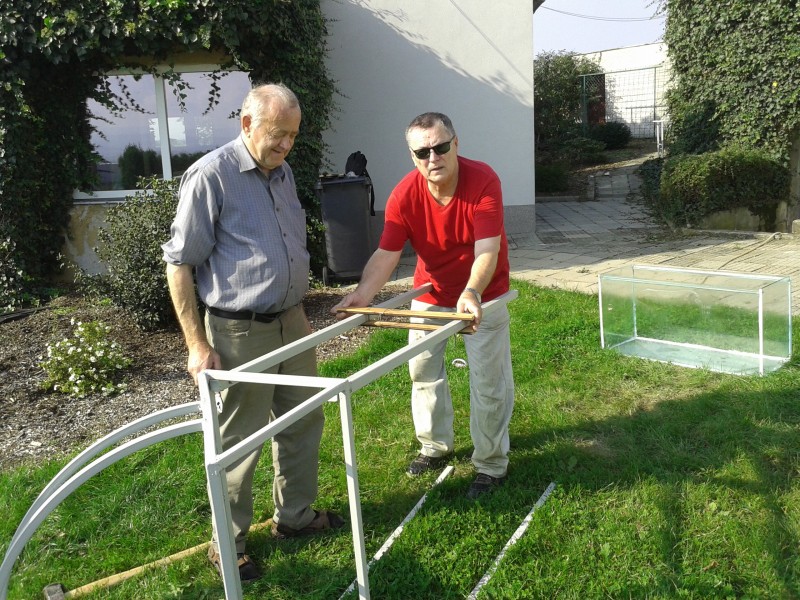

2/ Přišroubovat nhy k základu a zpevnit je pro ustavení před zabetonováním.

Vše jsme splnili jak je vidno z přiložených snímků. (vrtání bylo fyzicky náročné-mohli jsme stát modelem k obrazu "Burlaci na Volze"). V pátek betonujeme!

Dnes, v úterý 26.8.2014 jsem dotřel poslední vrstvu. Nyní budeme čekat na vytištění a nalepení číselníku a průmětny. Mezitím můžeme vrtat díry pro ukotvení do terénu, fixovat polohu a zabetonovat (asi příští týden).

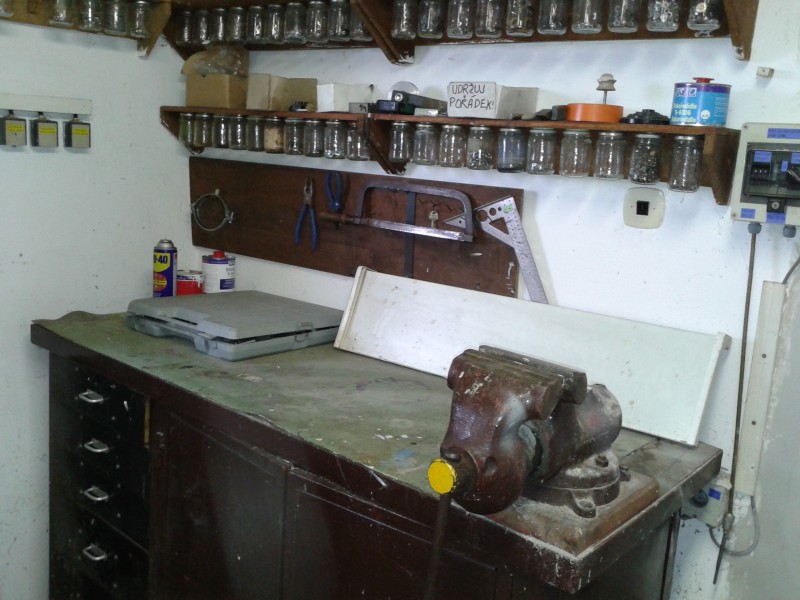

Už jsem nevydržel ten totální binec na ponku a uklidil jsem ho - jsem zvědav, jako dlouho pořádek vydrží.

Charley

                                                                                                                                                                                                                      a dnes ve čtvrtek jsem ještě uklidil dílnu - už jsem se na to nemohl dívat...

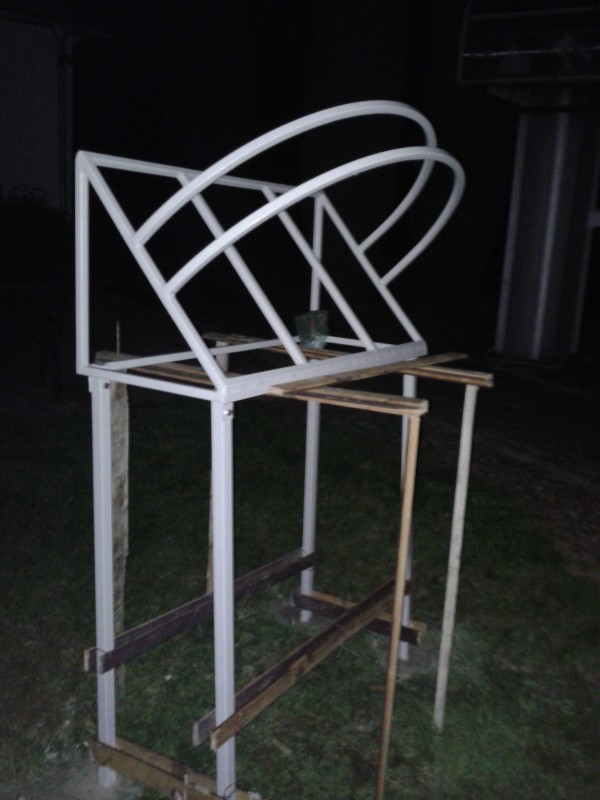

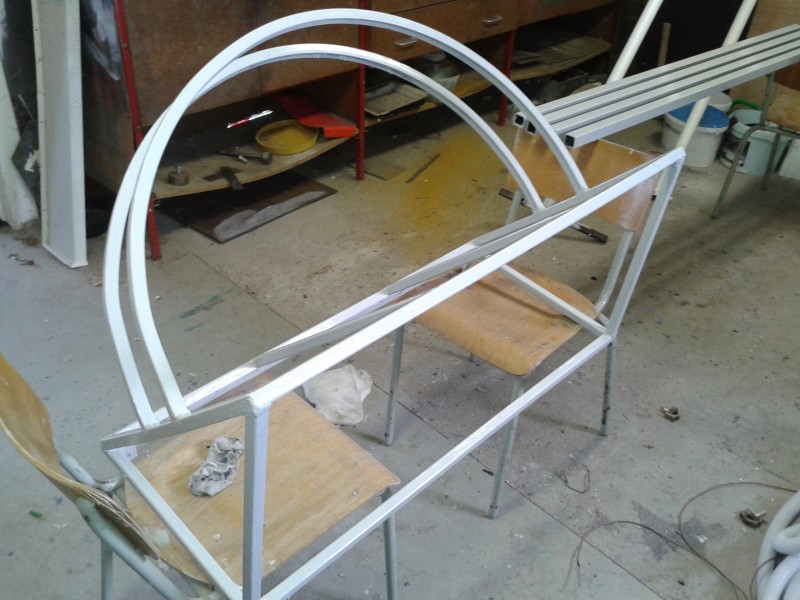

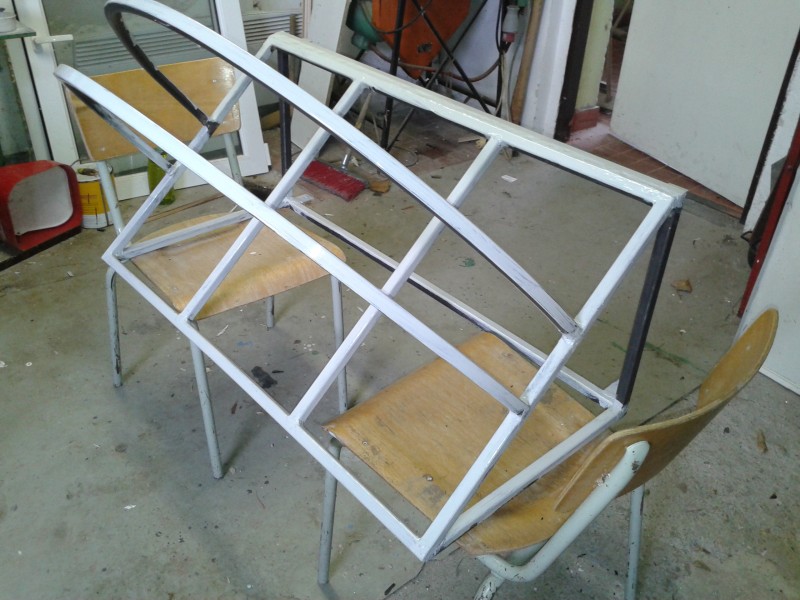

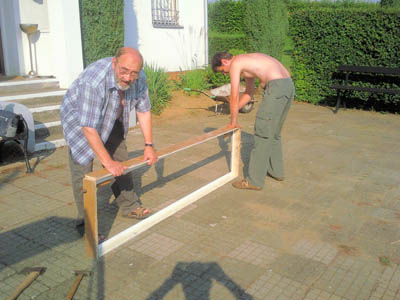

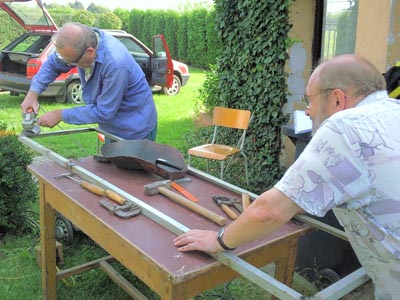

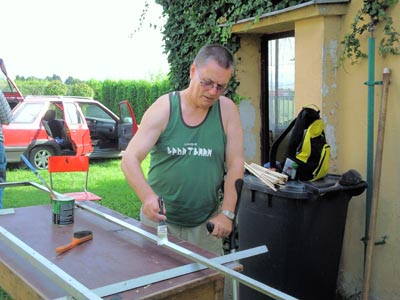

V tomto týdnu jsme začali s nátěrem rámu a stojek (po zabroušení svarů a zatmelení spár a dutin) - viz fota:

Kdyby nebylo toho hrozného nepořádku v dílně...

Stavba digitálních DH započala!

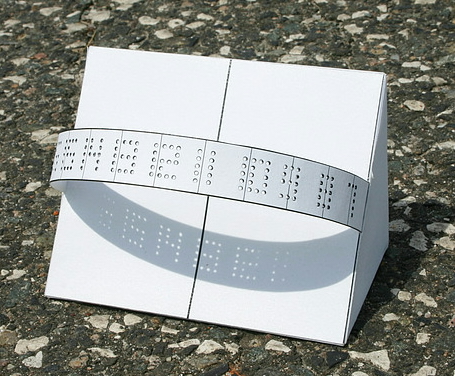

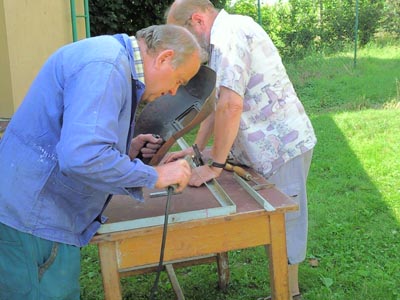

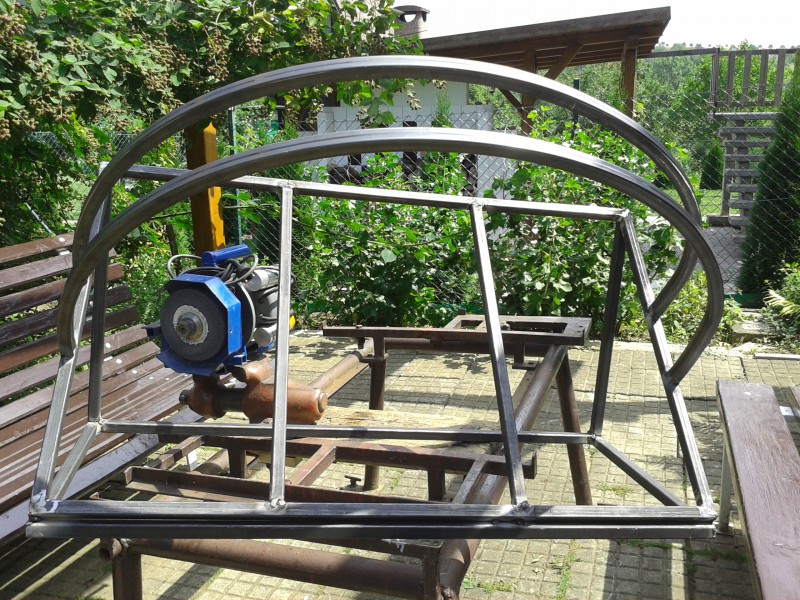

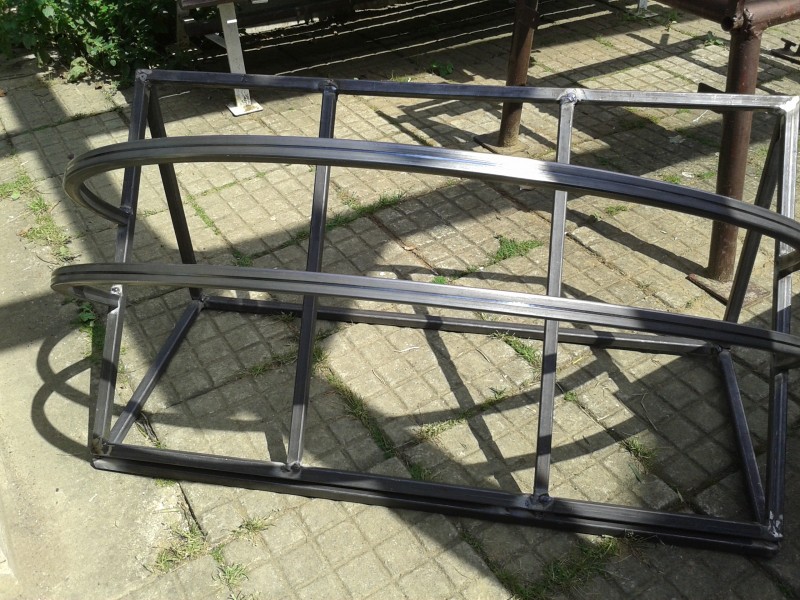

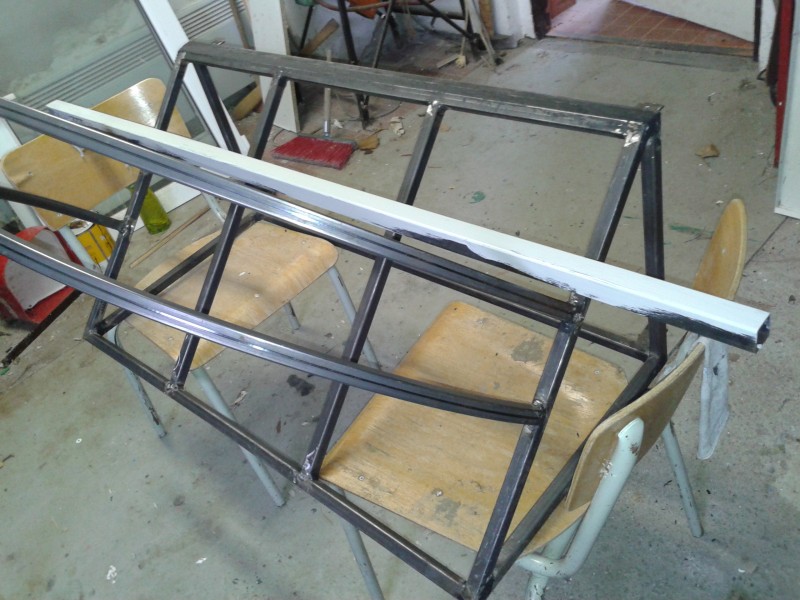

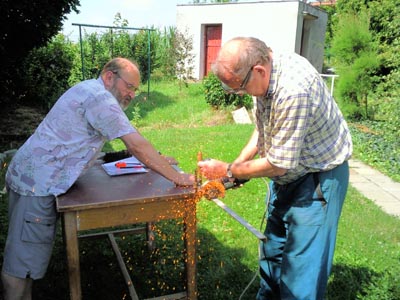

Tento týden (půlka července 2014) jsme začali konečně s dlouho plánovanou stavbou digitálních slunečních hodin. Podle zhotoveného funkčního modelu dle návodu v hradeckém časopise Povětroň jsem zhotovil návrh velkých SH o rozměru 100x40x60 cm. Napřed jsme nakoupili materiál (jäckel 20x20) a dle návrhu nařezali. Problémem byly půlmetrové oblouky z téhož (zajistil kolega na ohýbačce na učilišti). Pak jsme začali se svářením této základní konstrukce - povedlo se, jak je vidno na obrázcích níže.

Postupně budeme naše příznivce informovat zde o postupu dalších prací - neboť zbývá ještě přidělat nohy, vytisknout fólie, nalepit na plech, zhotovit promítací pás a průmětnu a celé to připevnit  nýty na konstrukci. Takže se společně těšme...

Vodorovné sluneční hodiny jsou konečně hotovy !

Bohužel spodní vložený pás z PVC se neosvědčil - uvolňoval se a vysouval nahoru. Proto jsme zakoupili PVC segmenty s fixací hřeby. Po výměně vše vypadalo daleko líp: posuďte sami !

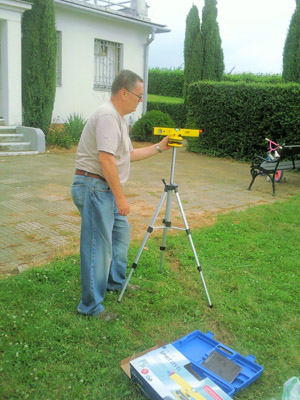

  Charley měří a nastavuje                                  Zdenek kontroluje                                 Před zahrnutím

                   ...v detailu                                                 Konečně a definitivně hotovo !!!

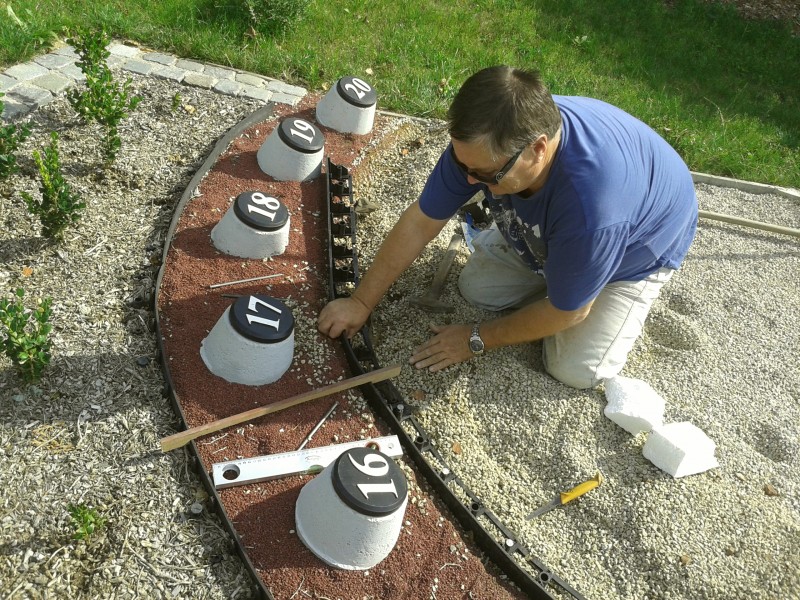

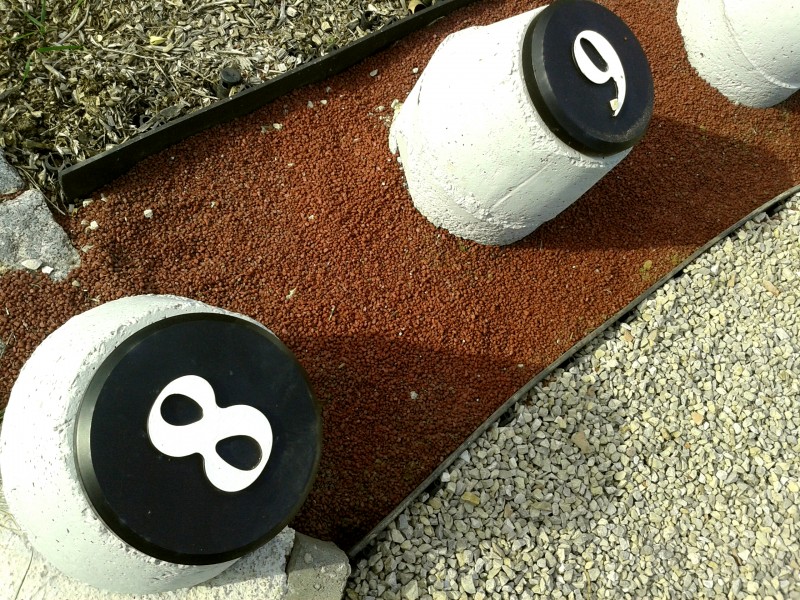

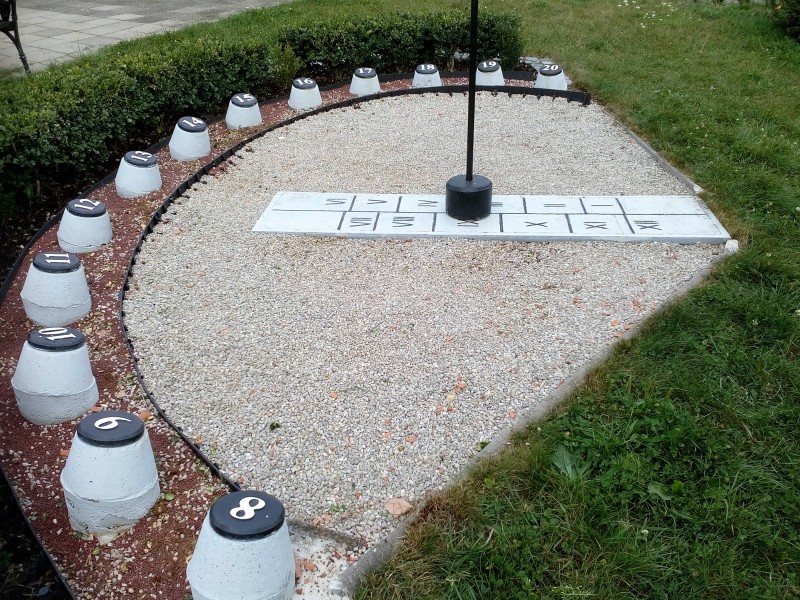

Letos v létě jsme konečně dokončili analematické SH vložením barevného pásu kolem číselníku. Takto vypadá konečný vzhled slunečních hodin.

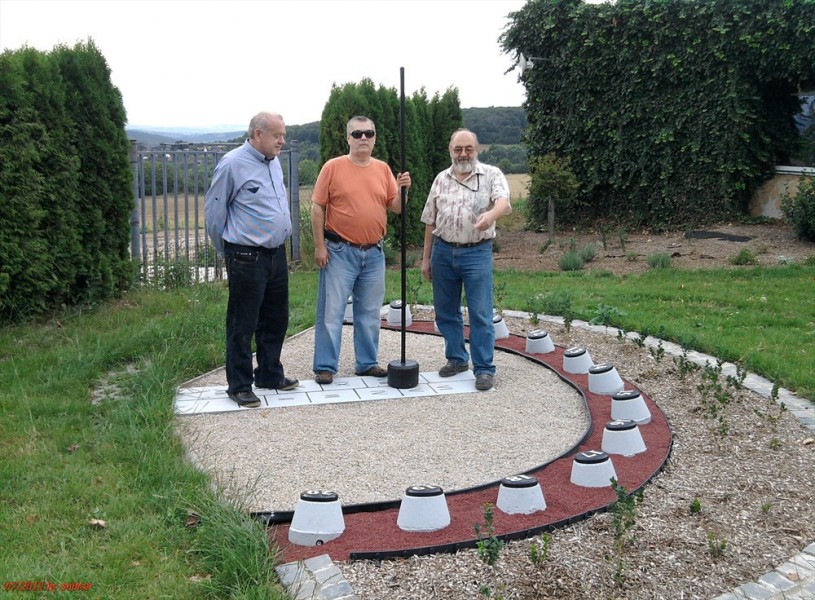

                                    Celek                                                                        Detail                                                                         Realizační tým

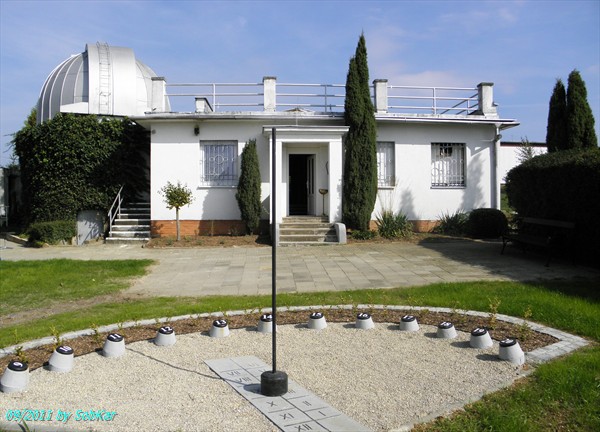

Předchozí úpravy v předvečer oslav 50. výročí hvězdárny.

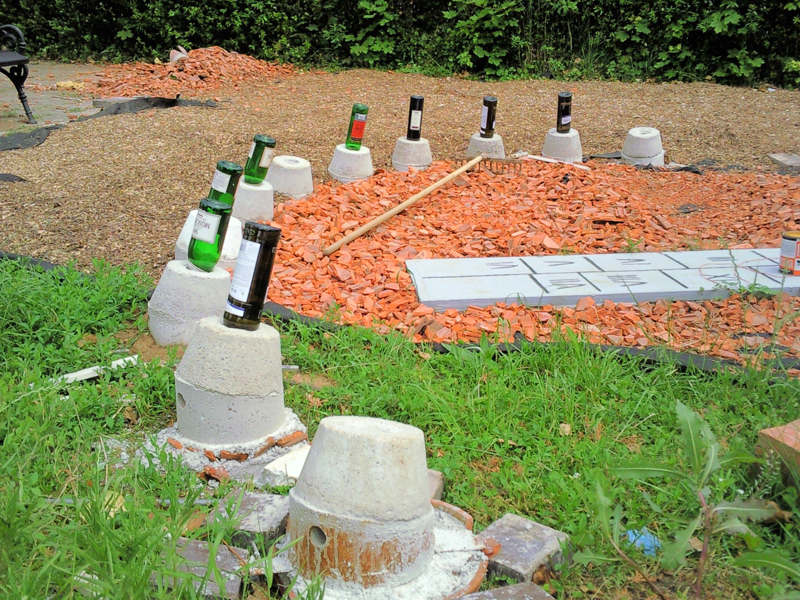

      a poroste ještě do krásy (krušpánek, věnec z červené drtě kolem číselníku...

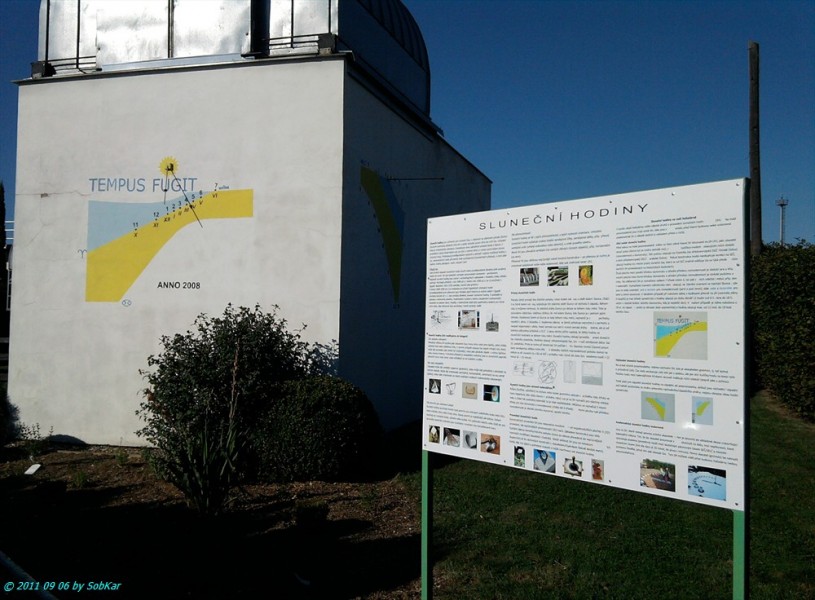

Info tabule slunečních hodin instalována!

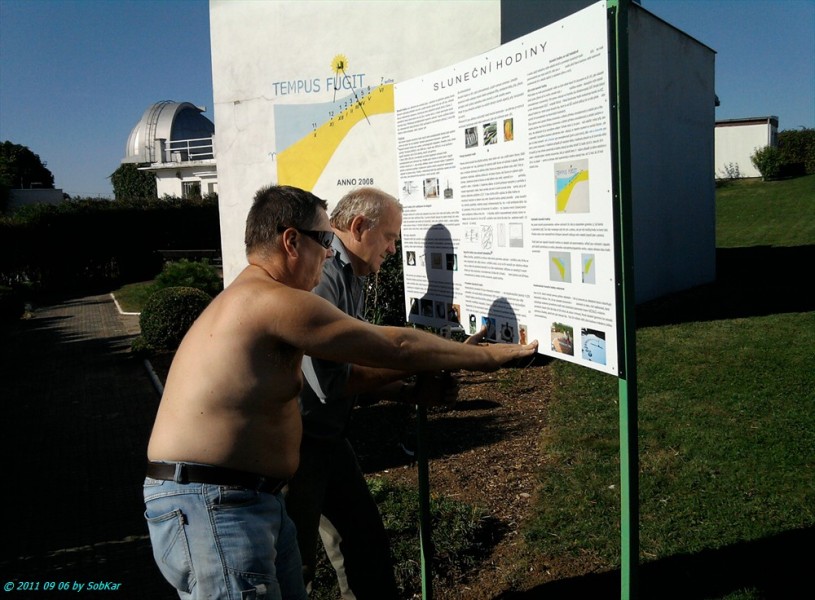

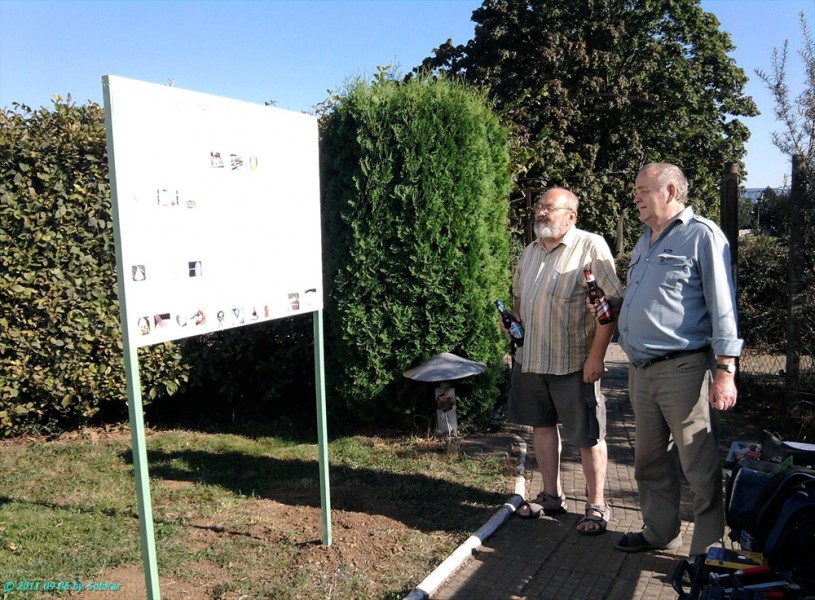

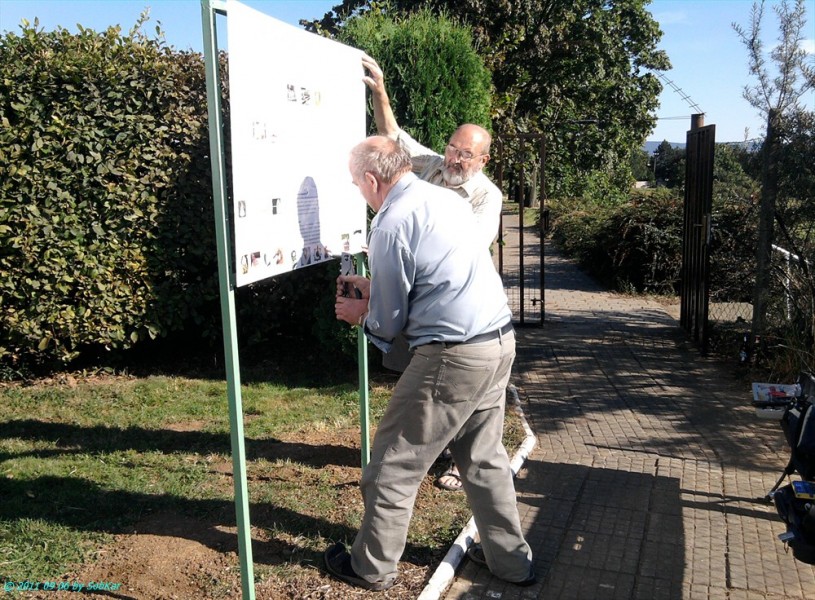

Včera 6.9.2011 byla konečně po hodinách úsilí instalována informační tabule o slunečních hodinách. Nejprve bylo nutno nakoupit veškerý materiál (spoléhat na zajištění ze strany profesionálních pracovníků hvězdárny, tak by byla tabule hotova za milion světelných let), pak svařit konstrukci z jeklů, natřít a zabetonovat do námi vyvrtaných děr v zemi na určeném místě. Vlastní tabuli jsem včetně návrhu a zhotovení zajistil za spolupráce fy Bizmarkt sám (s dokonce zadara!). Vše se podařilo do dne otevřených dveří na hvězdárně, což bylo hlavním úmyslem i přes bojkot pracovníků hvězdárny a jim navzdory - viz snímky níže.

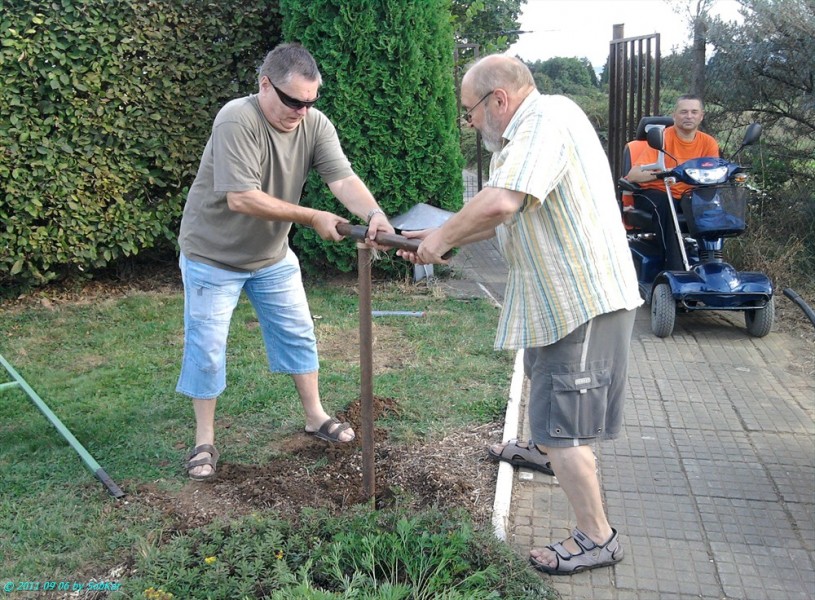

                                                                                               To je ale fuška!!!                                                                                                                             Přinýtování tabule

                                   Už to bude!                                                                               Zhlédnutí a konečná kontrola                                                                        To je nádhera...

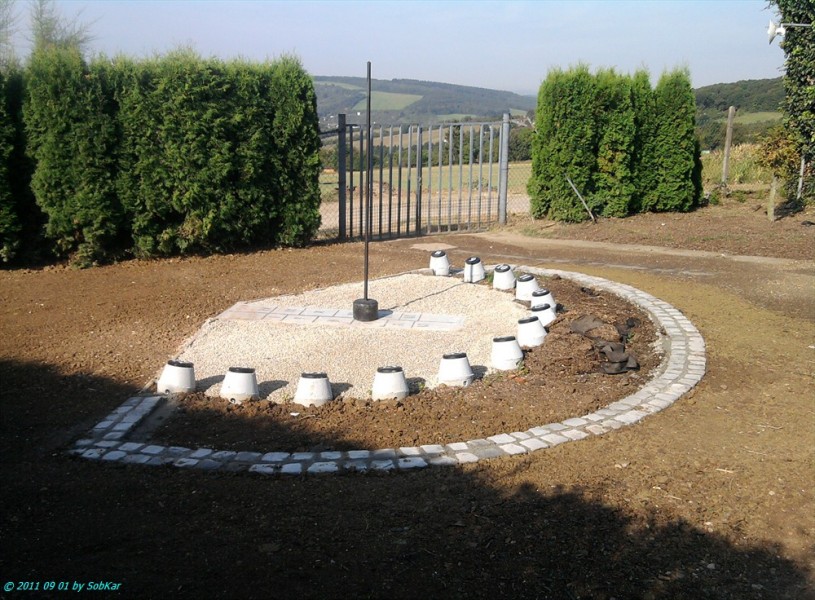

Konečná úprava ASH

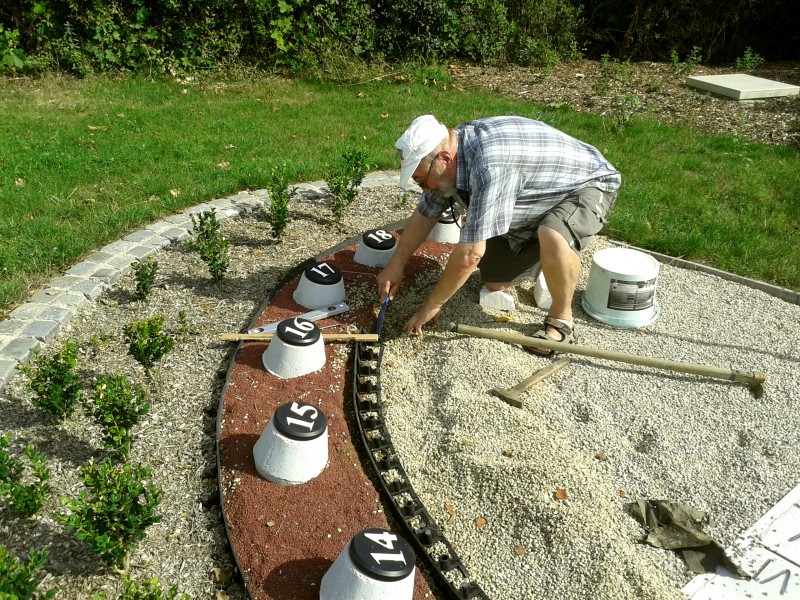

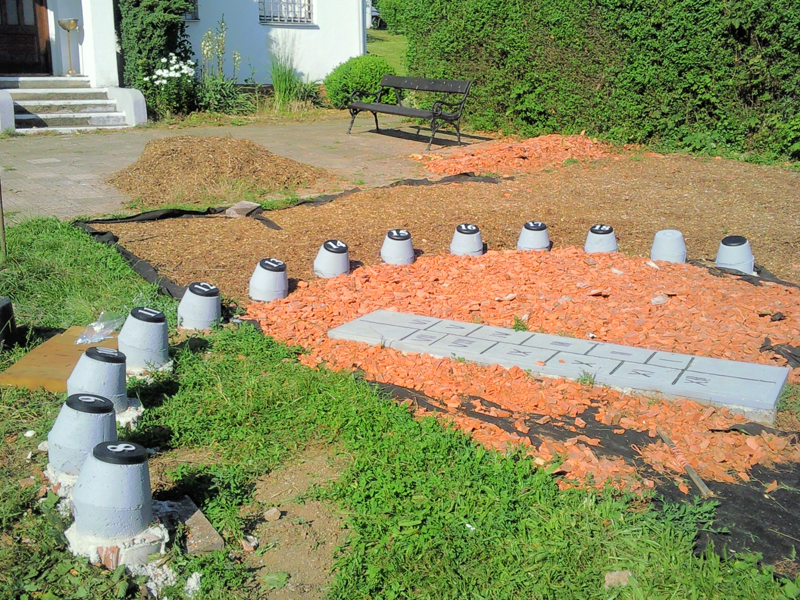

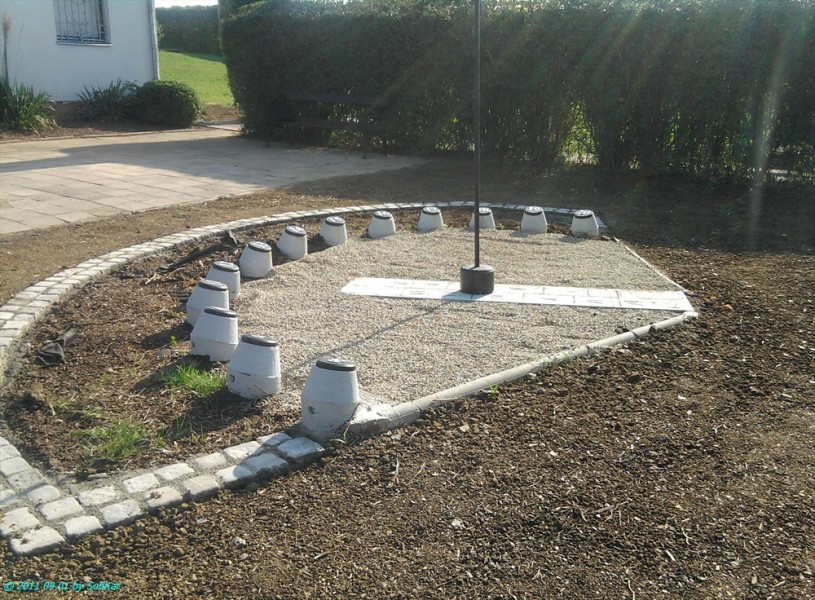

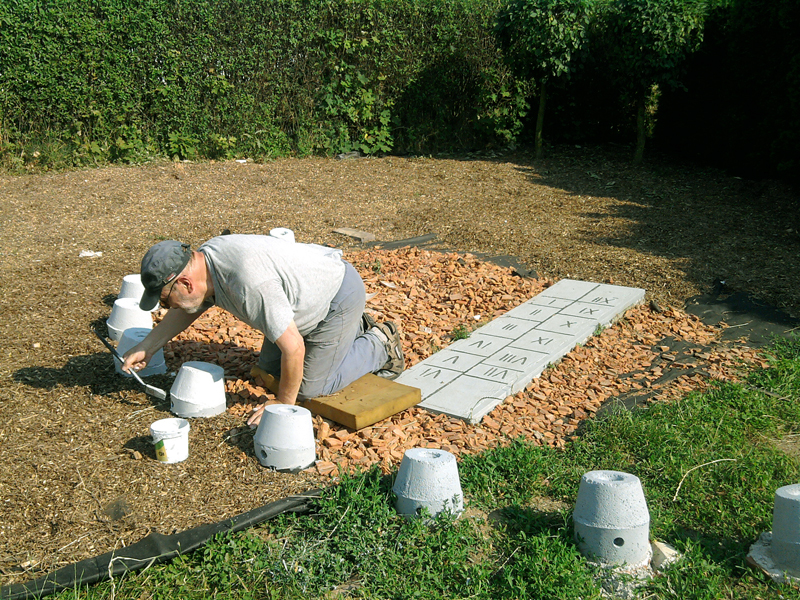

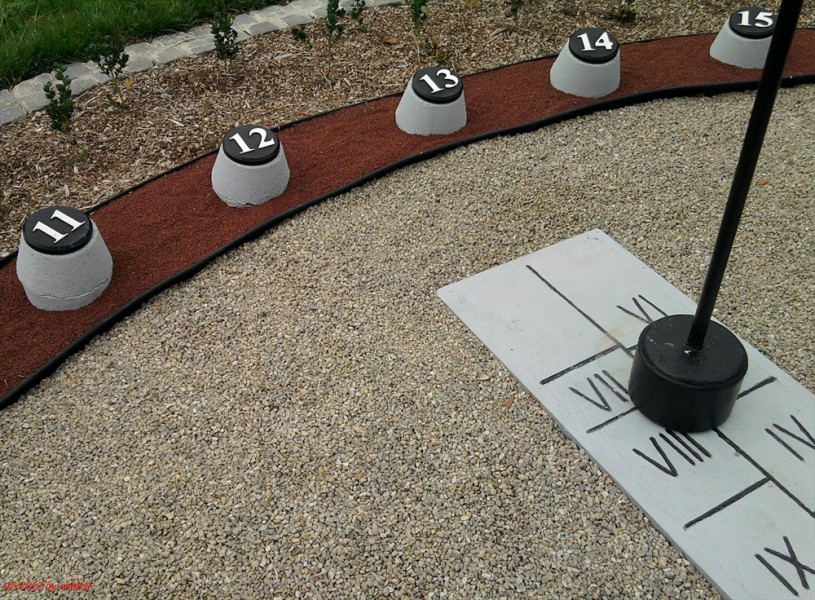

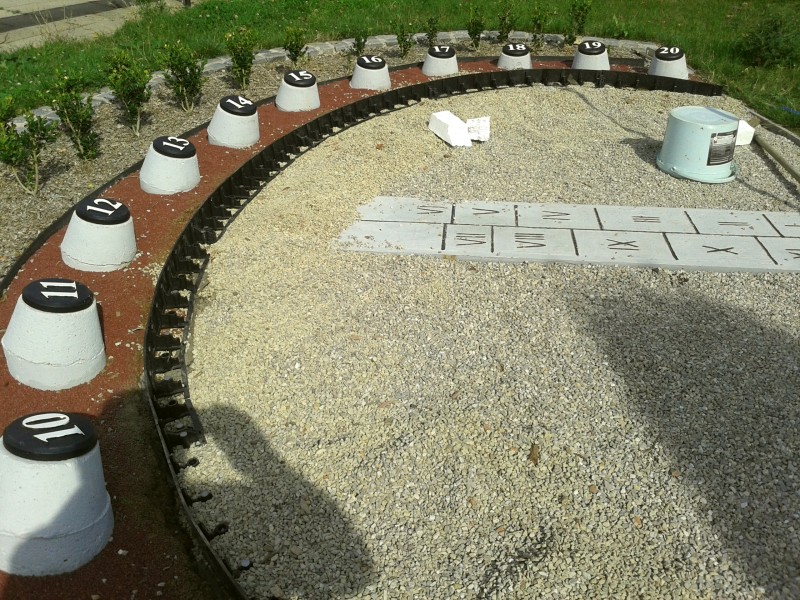

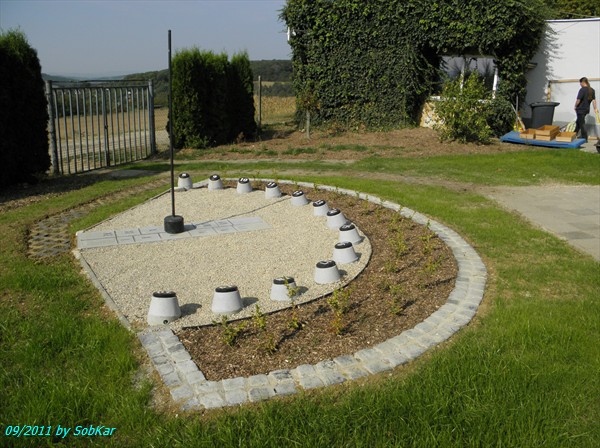

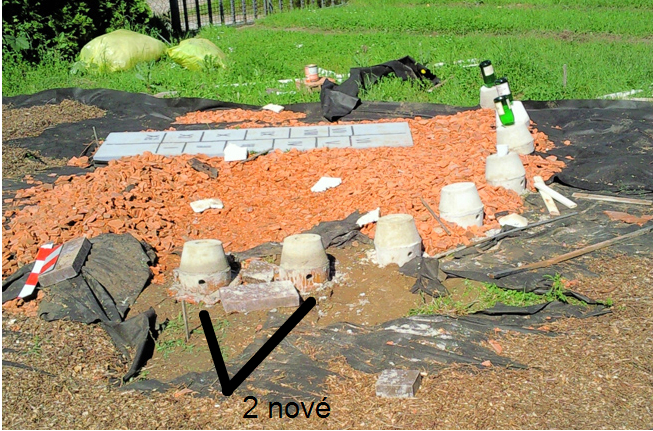

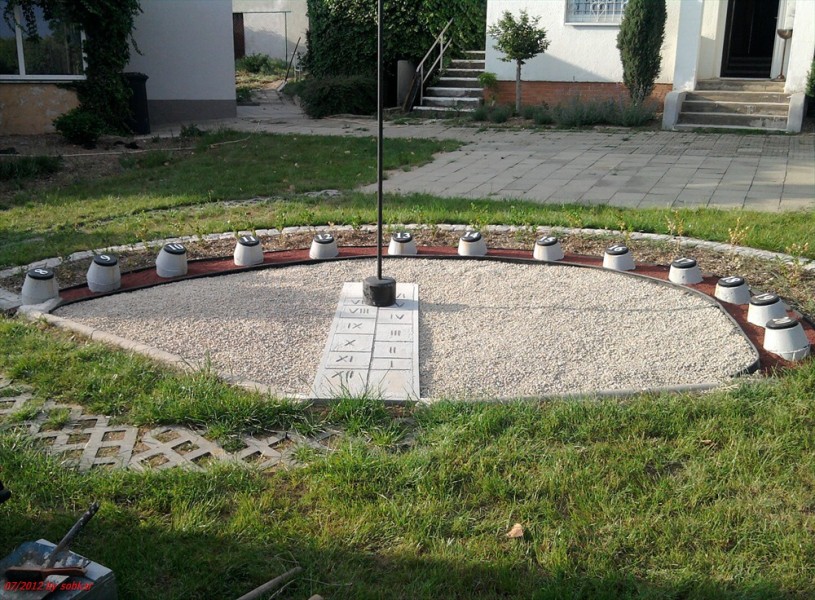

V rámci přípravy oslav 50. výročí hvězdárny provedli zahradníci MěÚ zarovnání terénu kolem hodin (viz obr. o oddíl níže!), obrovnání dlažebními kostkami a nahrazení červené výplně z tašek štěrkem. Touto úpravou hodiny opět prohlédly (viz obrázky). V konečné fázi přibudou keře mezi a za čísly, chodník k zákl. desce a celé to doplní trávník kolem dokola. Pak se hodiny zaskví v plné kráse. Myslím, že to budou jedinečné hodiny tohoto druhu v rámci ČR.

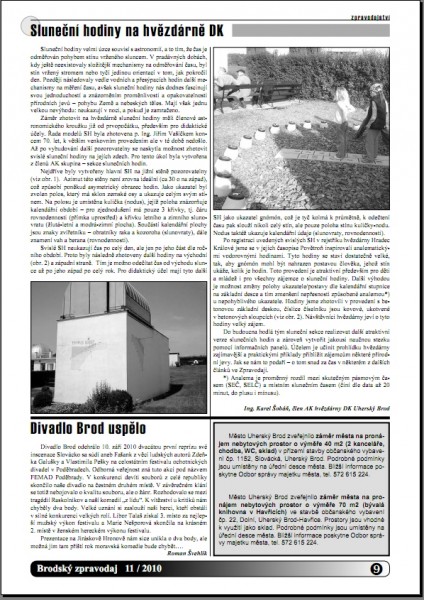

Článek o analematických SH v Uh.Brodském Zpravodaji !

V listopadovém čísle Uhbrodského Zpravodaje vyšel článek o našich analematických slunečních hodinách. Článek byl otištěn bez redakčních úprav tak jak jsem jej předal do tisku.

Škoda jen, že obrázky jsou černobílé a jsou jen 2 (místo přdaných 4). Hoši jste ve slávě (viz první foto).

Dokončení číselníku analematických slunečních hodin

Historie realizace analematických SH

















Popis a historie vzniku analematických slunečních hodin (SHA):

Analematické sluneční hodiny mají obvykle vodorovný eliptický číselník a svislý pohyblivý ukazatel, který se posouvá po datové úsecce podle aktuálního data.
Na rozdíl od obvyklých slunecních hodin zde není ukazatel rovnobežný se zemskou osou a, přestože se jedná o kolmý ukazatel, ani nezáleží na jeho délce, protože čas je ukazován směrem vrženého stínu, nikoli koncovým bodem stínu. Za takových podmínek (v prípade venkovních hodin) se přímo nabízí, aby tím ukazatelem byl sám člověk, který chce zjistit, kolik je hodin. Prostě se postaví na správnou značku na datové úsečce a jeho stín ukáže směrem ke správné hodinové značce; případně si ještě může pomoci vztyčenýma sepjatýma rukama.

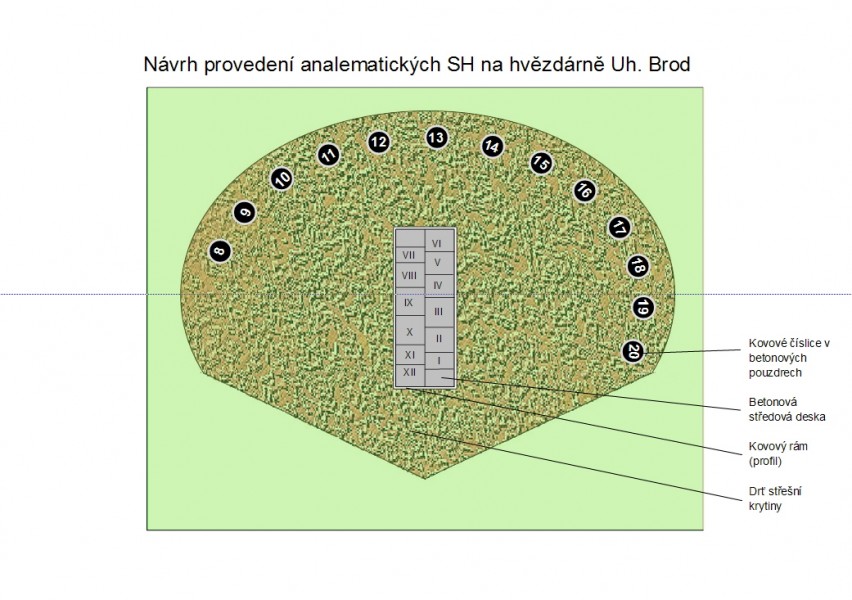

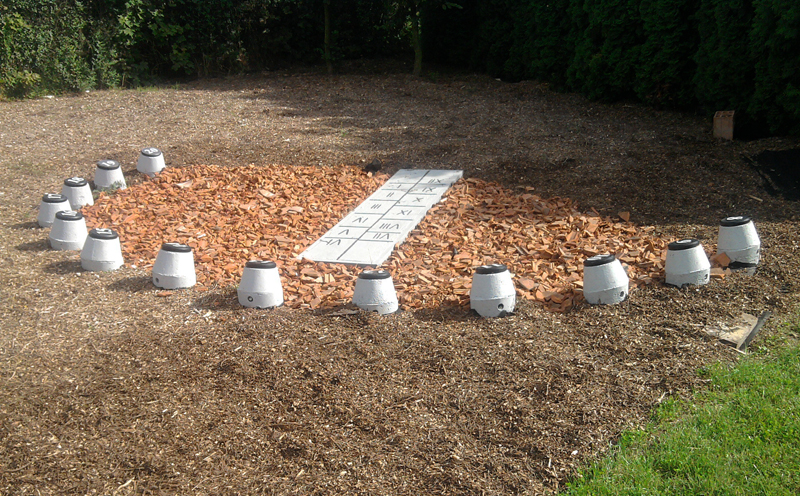

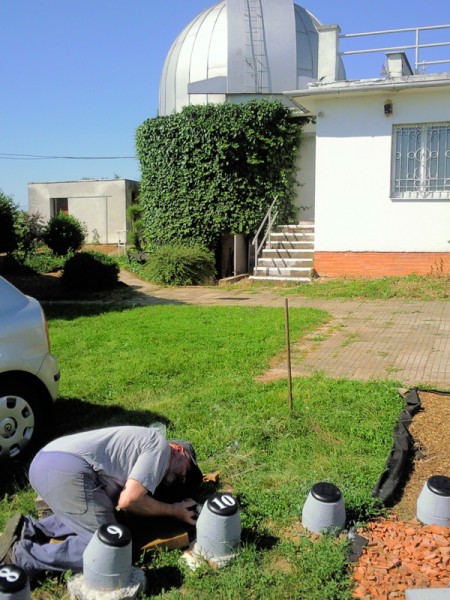

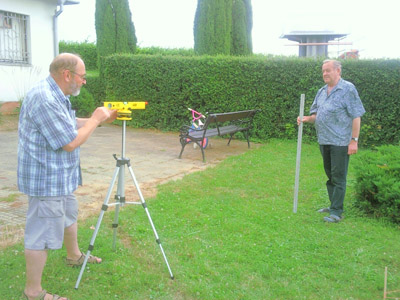

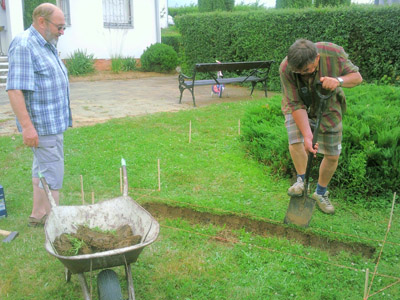

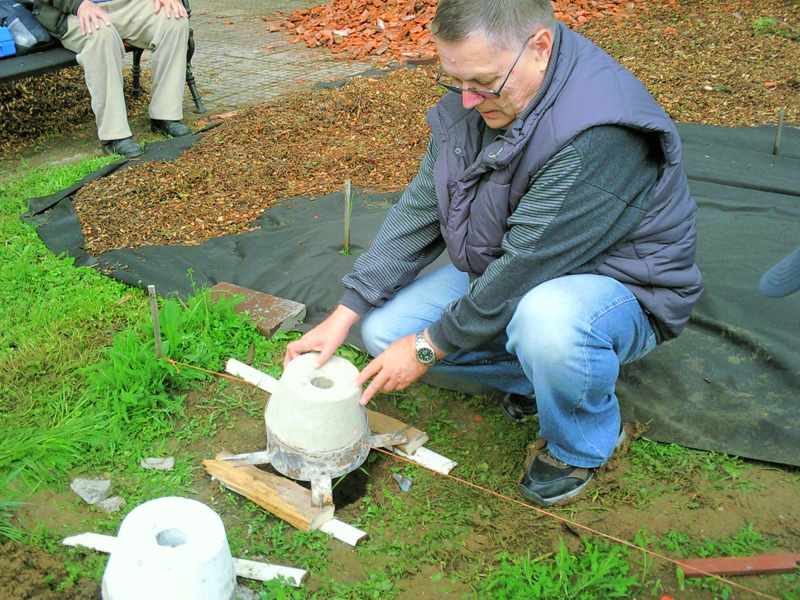

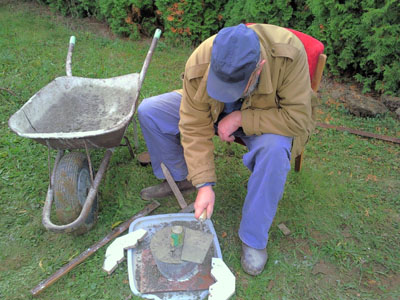

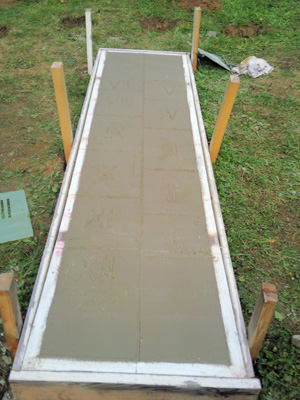

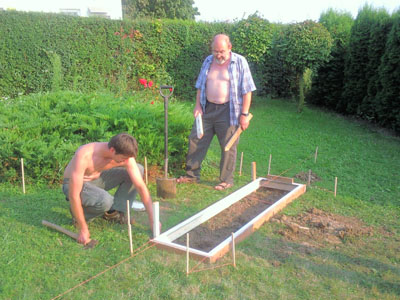

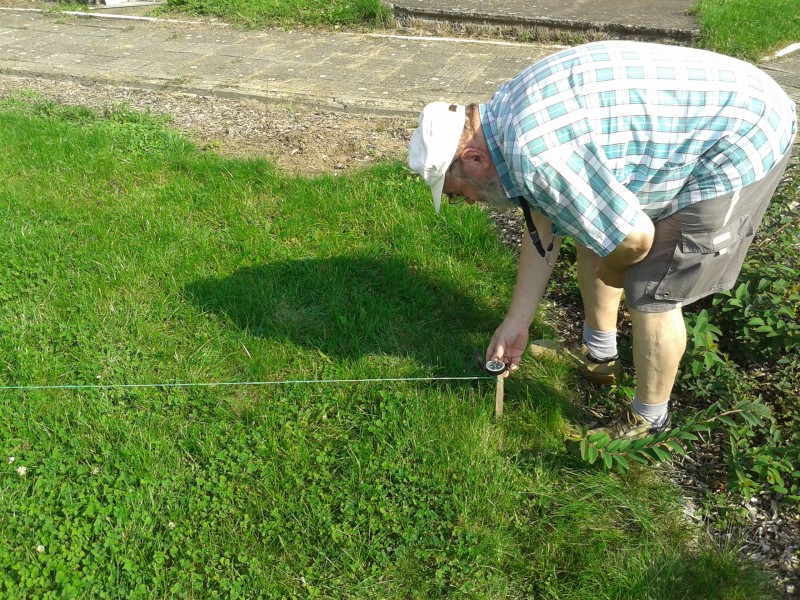

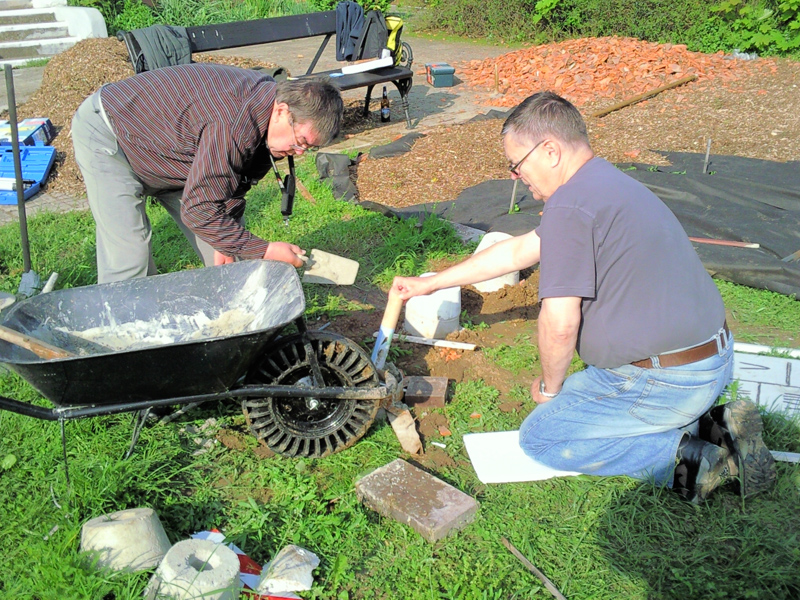

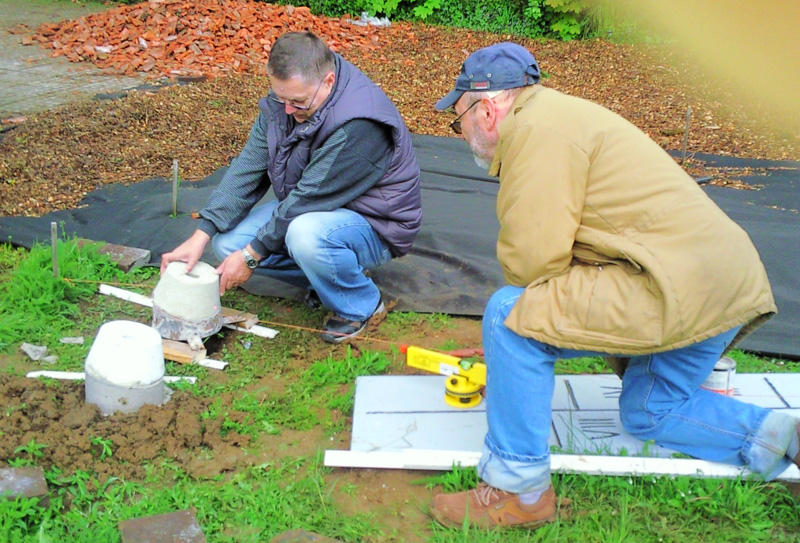

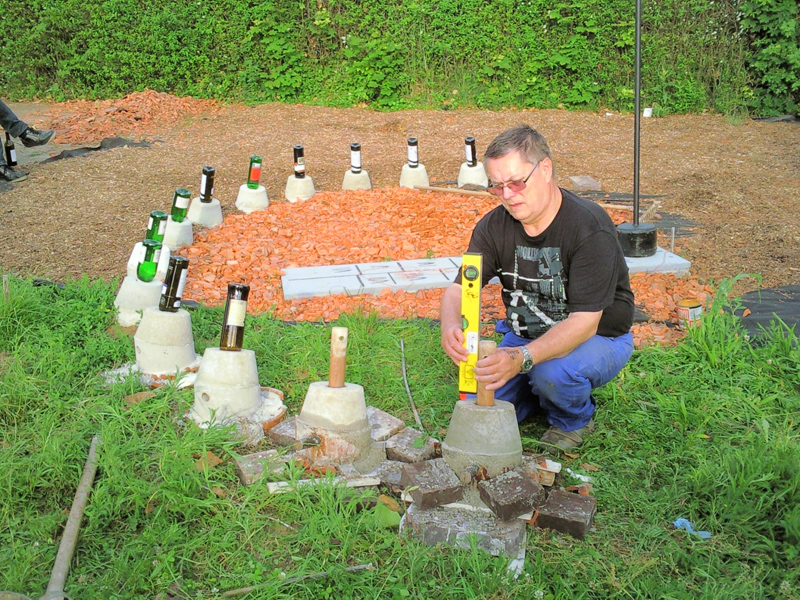

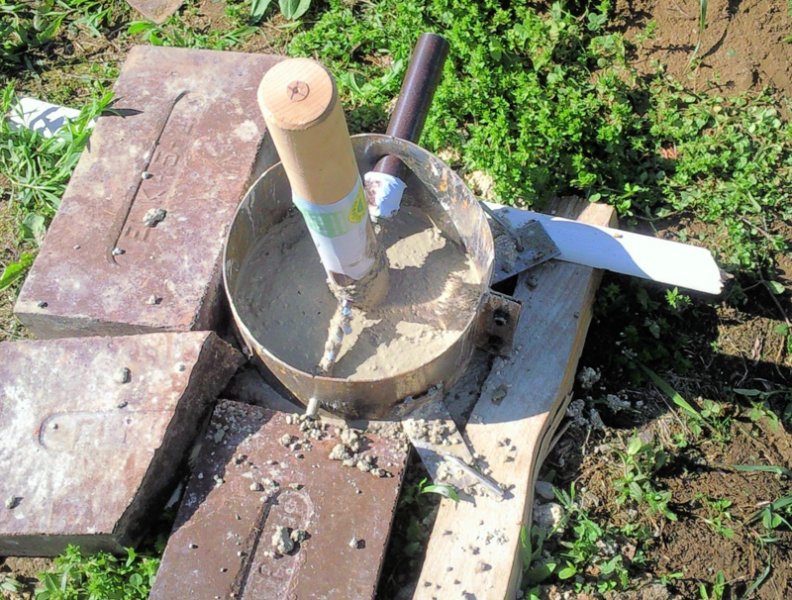

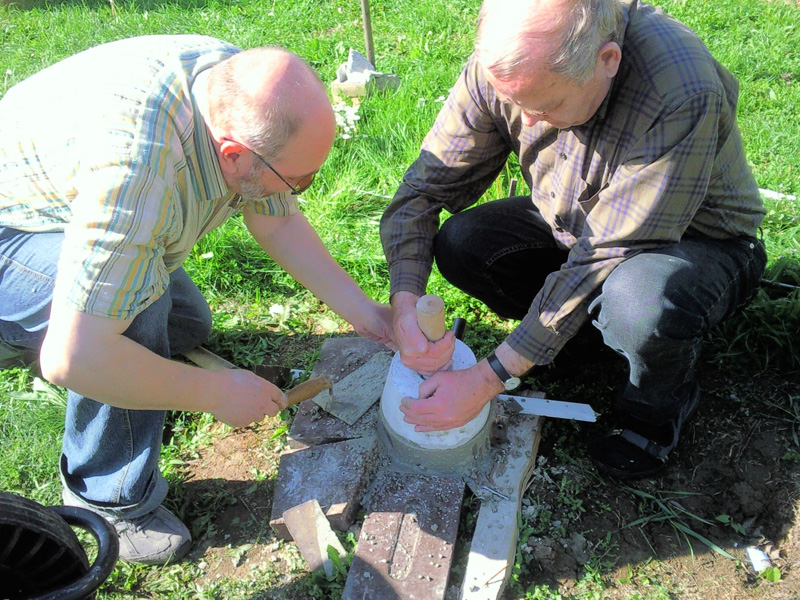

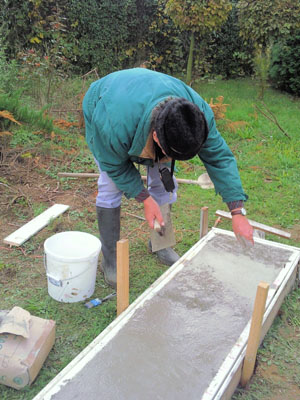

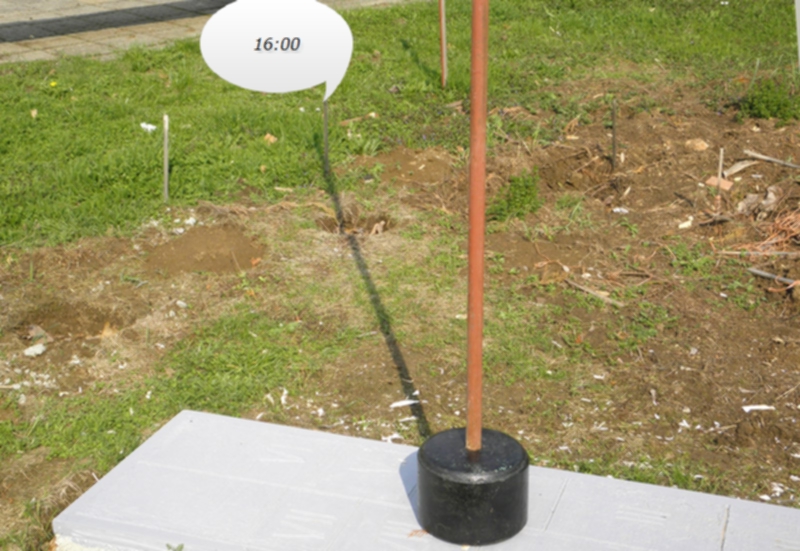

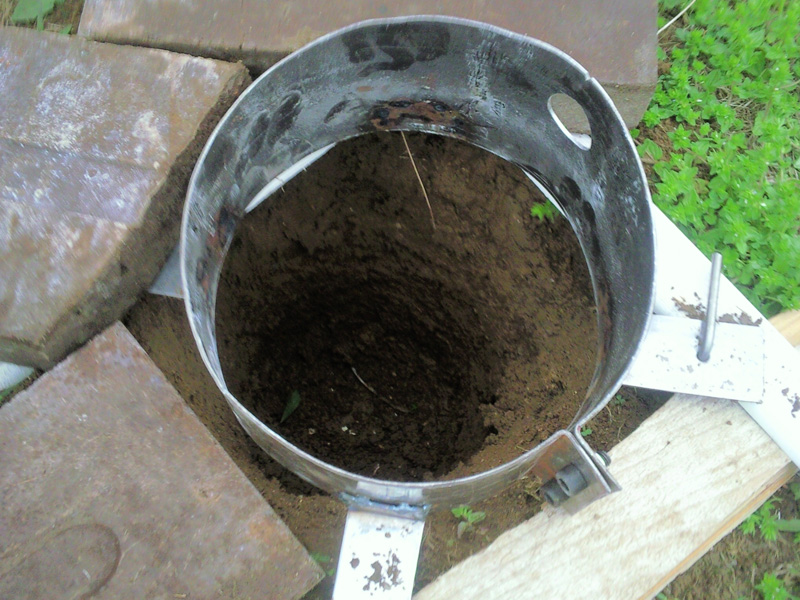

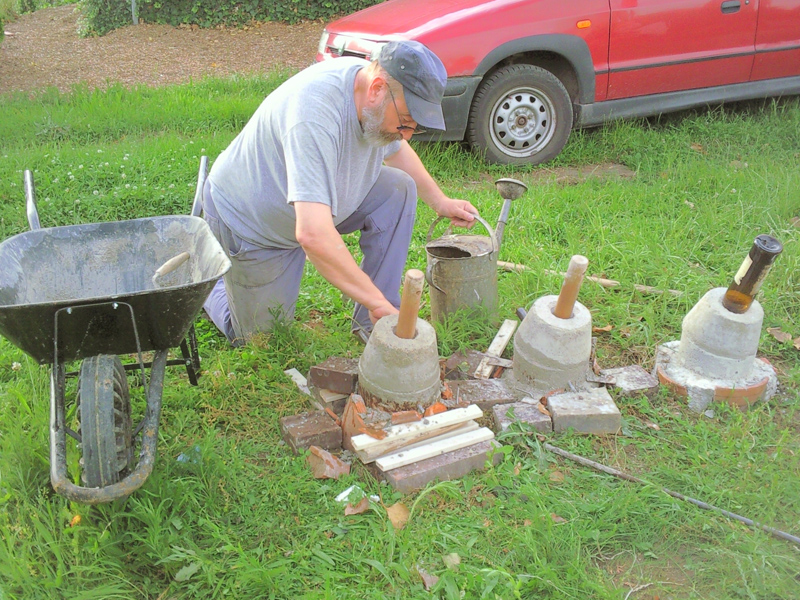

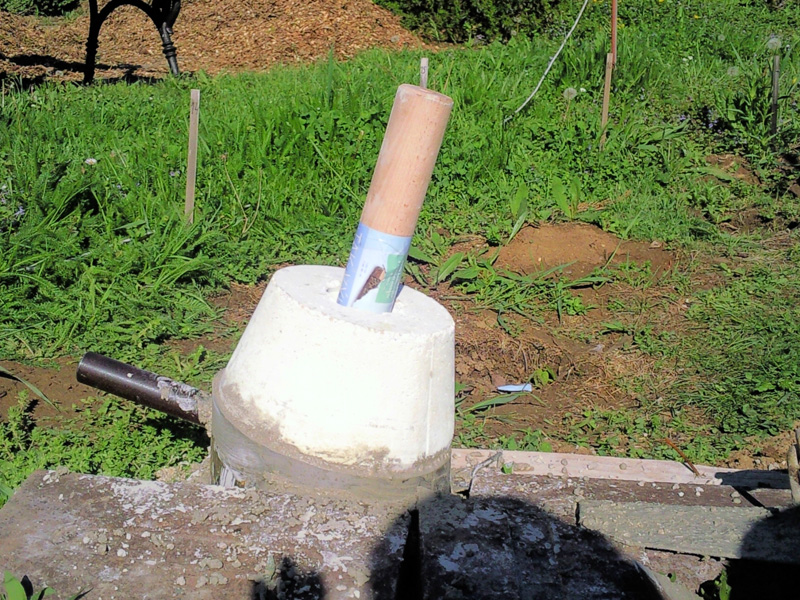

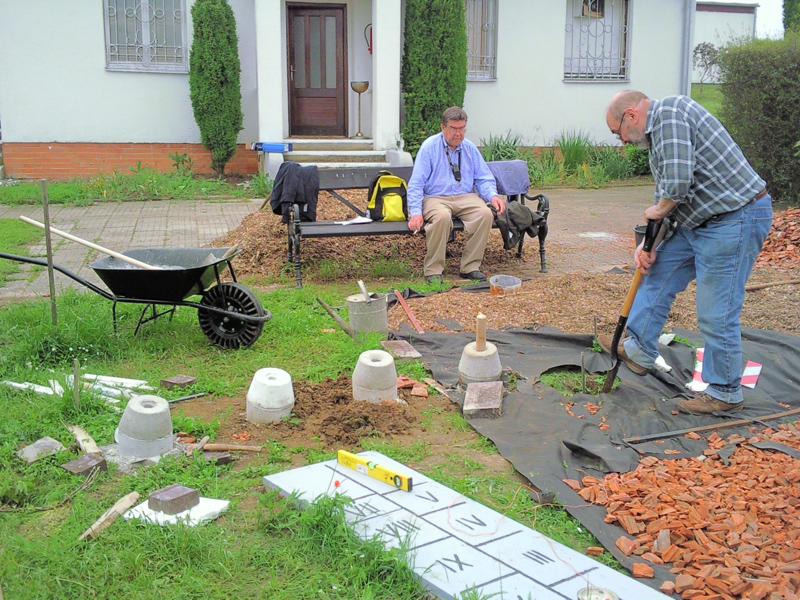

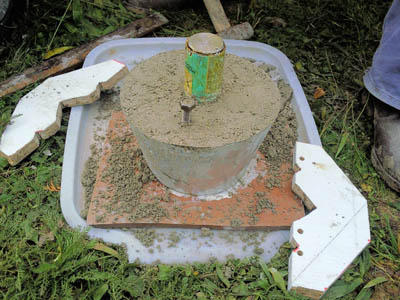

Takto vypadala realizace Vodorovných slunečních hodin...by ŠoŘiŠi a několika málo pomocníků...
